Описание и характеристики

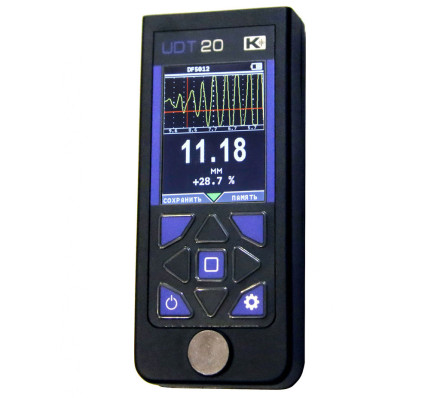

Ультразвуковой толщиномер УДТ-20 – предназначен для контроля толщины объектов, изготовленных из однородных материалов с невысокой степенью затухания ультразвука (металлов, сплавов, чугунов, стекла, пластиков, и т.п.) при одностороннем доступе к ним. Также толщиномер применяется для измерения скорости ультразвука в исследуемом материале. Объектами контроля могут быть – листовой металл, стенки сосудов, котлов, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на производственных предприятиях, изделия различного назначения и формы.
Толщина объекта контроля определяется путем установки сменного ультразвукового преобразователя (датчика) на исследуемую поверхность с использованием контактной жидкости (контактный способ измерения). Прибор позволяет работать с различными преобразователями (совмещенными и раздельно-совмещенными) обеспечивая диапазон измерений от 0,5 до 500 мм в зависимости от их типа. Также с толшиномером могут быть использованы специализированные высокотемпературные датчики с возможностью кратковременного измерения объектов температурой от -10°С до +350°С. Значение толщины отображается в мм на морозостойком цветном TFT дисплее с регулируемой яркостью и сменой палитры. Есть связь с ПК и специализированная программа для работы с настройками и результатами. Питание осуществляется за счет встроенного Li-Pol аккумулятора, в стандартной поставке идет защитный чехол и сумка для переноски.
УДТ-20 представляет из себя высокотехнологичный универсальный толщиномер, реализованный в компактном исполнении, с широкими возможностями, недоступными в приборах начального уровня. Полноценный А-скан представляет пользователю возможность тонкой настройки параметров измерения для повышения точности результата и исключения ошибок. Он обладает стандартными функциями, такими как регулировка скорости ультразвука, задержка в призме и имеет два независимых строба. Прибор также обеспечивает высокоточное измерение времени при переходе через "ноль", измерение времени между сигналами "эхо-эхо" (включая измерение толщины металла под покрытием) и регулировку усиления приемного тракта. Кроме того, он обладает автоматической регулировкой усиления (АРУ), режимом высокочастотного усиления (ВРЧ), а также возможностью программной настройки коэффициента усиления измерительного тракта и уровня отсечки. В дополнение к этому, толщиномер имеет функцию включения и отключения встроенного цифрового фильтра. B-скан позволяет создать профиль толщины изделия, а функция установки пороговых значений и сигнализации при переходе через них, обеспечивает высокую скорость контроля однотипных объектов. Для решения простых задач в толщиномере имеется режим «Цифра» максимально автоматизирующий контроль и убирающий с экрана дополнительную информацию.
Прибор внесен в ГОСРЕЕСТР СИ РФ и поставляется с поверкой.
