Описание и характеристики
Описание

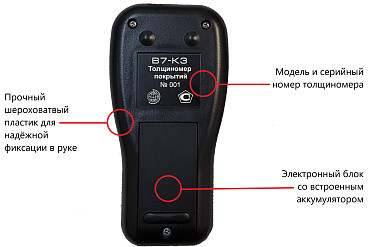

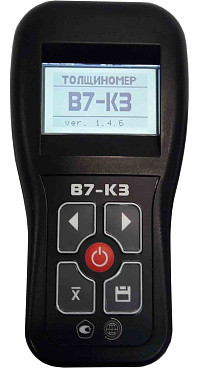

Толщиномеры ВОСТОК-7 покрытий В7-К3 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

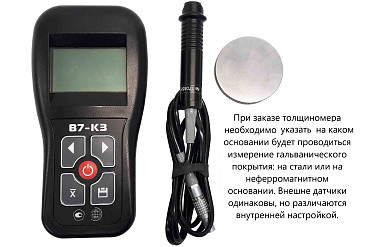

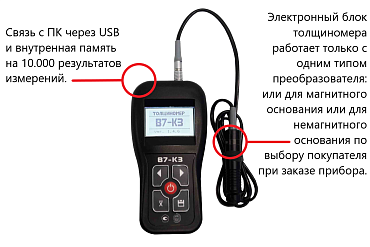

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика). Электронный блок толщиномера работает только с одним типом преобразователя: или для магнитного основания или для немагнитного основания по выбору покупателя при заказе прибора.
Толщиномеры покрытий модификации В7-К3 с выносным (съёмным) датчиком применяются для измерений толщины токопроводящих (гальванических) покрытий на немагнитном или проводящем магнитном основании толщиной не менее 1 мм, например цинк, кадмий или хром на стали, а также таких как серебро или медь на титане и подобных.
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-К3
- Память на 10.000 результатов измерений, интерфейс USB для подключения к ПК
- Возможность записи до 25 аппроксимационных шкал как с клавиатуры прибора, так и с ПК
- Режим выборочного усреднения результатов
- Режим автоматической сигнализации брака (АСБ)
- Режим автоотключения
- Возможность заказа специализированных преобразователей различной конфигурации с возможностью доступа в труднодоступные места (замер в отверстиях, трубках и т. д.)
Характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
±(0.03·Н+1) |
| Напряжение электрического питания, В (три элемента питания типа АА) | 2.4 |
| Диапазон рабочих температур, оС | от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 170 х 80 х 40 |
| Масса, кг, не более | 0.23 |

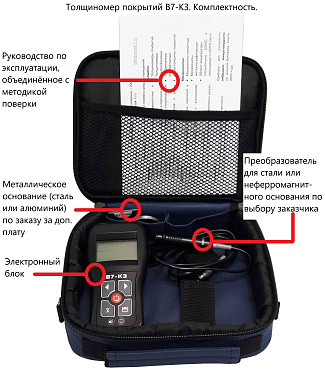

Комплектация
- Толщиномер ВОСТОК-7 В7-К3
- Блок электронный с выносным (съёмным) преобразователем.*
- Батареи тип АА
- Кофр для переноски и хранения
- USB-кабель и ПО
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация

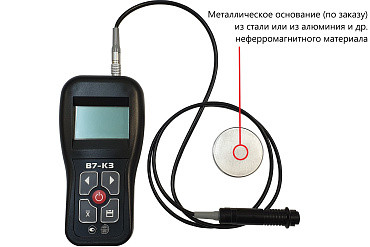

- Металлическое основание (из стали)
- Металлическое основание (из алюминия или др. неферромагнитного материала)
- Образцы толщины (из плёнок различной толщины)
- Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0.35 А (зарядное устройство)
