Описание и характеристики
Описание

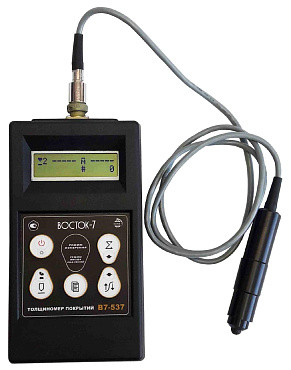

Толщиномеры покрытий В7-537 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-537 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих покрытий (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.), нанесённых на ферромагнитное основание.
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-537
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений

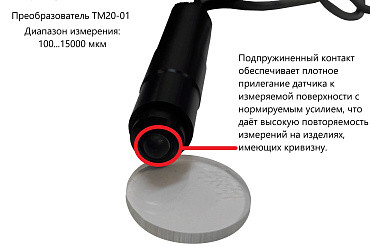

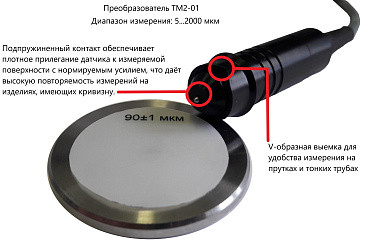

- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений
- Автоматическое выключение при паузе в работе
- Имеется память для сохранения измеренных значений
- Электронный блок толщиномера работает с неограниченным количеством любых заказанных преобразователей
Характеристики
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм:
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
±(0.03·Н+1.5) |
Минимальная толщина основания, мм:
|
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности, мм:
|
|
Диаметр минимальной зоны контроля, мм:
|
|
| Память | 8 страниц по 124 значения |
| Подсветка дисплея | имеется |
| Напряжение электрического питания (четыре элемента питания тип АА), В |
6 |
| Диапазон рабочих температур, оС | от 0 до +40 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 180 х 100 х 45 |
| Масса, кг, не более | 0.3 |

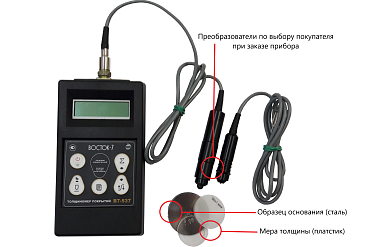

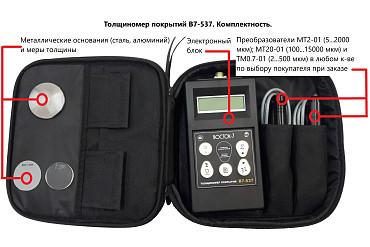

Комплектация
- Толщиномер ВОСТОК-7 покрытий В7-537 с преобразователем ТМ20-01
- Блок электронный с 4-мя элементами питания тип АА
- Преобразователь ТМ20-01
- Мера толщины (115 мкм)
- Образец основания (Ст20)
- Кофр для хранения и переноски
- Тип и к-во преобразователей по выбору покупателя при заказе прибора

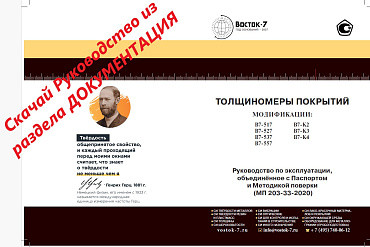

- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация

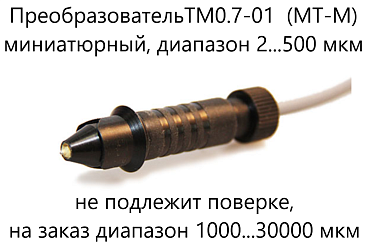

- Преобразователь ТМ0.7-01 (МТ-М) - без поверки
- Комплект мер толщины покрытия (5 шт. в диапазоне 12-20 000 мкм) – 4 500 руб.
- Образец основания (Стальной диск 5Х50 мм) – 900 руб.
- Образец основания (Стальной диск 5Х110 мм) – 1 850 руб.
- Сумка для полевых и высотных работ

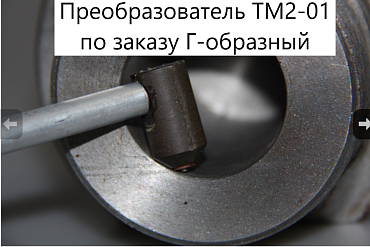

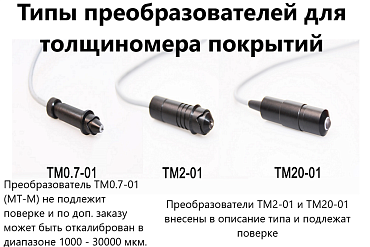

- Преобразователь ТМ2-01 (5-2000 мкм) для МТ-1008/2007 / В7-527/537
- Преобразователь ТМ20-01 (50-15000 мкм) для МТ-1008/2007 / В7-527/537
- Преобразователь ТМ0.7-01 (МТ-М) для МТ-2007/В7-537
- Комплект мер толщины покрытия (5 шт. в диапазоне 12-20 000 мкм)
- Образец основания (Стальной диск 5Х50 мм)
- Образец основания (Стальной диск 5Х110 мм)
