Описание и характеристики
Описание
Назначение средства измерений: толщиномеры ультразвуковые ВОСТОК-7 В7-217 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности, в т. ч. с высокой температурой.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

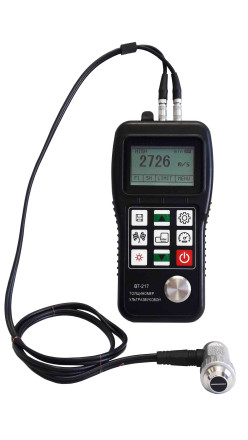

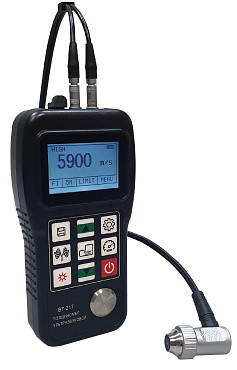

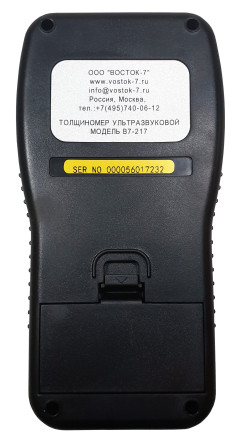

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и плёночную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-217 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 10 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т.п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 500 измерений, передача данных на ПК, ПО для их хранения, обработки и распечатки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.
Характеристики
Наименование |
Параметр |
Диапазон измерений толщины (по стали), мм: · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 |
от 0.8 до 300 от 1 до 75 от 4 до 80 |
Точность (дискретность, шаг отсчёта) измерения: · при толщине менее 100 мм · при толщине более 99,99 мм |
0.1 / 0.01 0.1 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 H – измеренное значение толщины, мм |
±(0.005H+0.1) |
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
40 20 15 |
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
4 3 2 |
Диапазон скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999 |
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
5 (2*) |
Длина кабеля преобразователя, не менее, мм |
900 |
Температура поверхности контролируемых изделий (*высокотемпературные), °С |
от -10 до +60 (+300/+550*) |

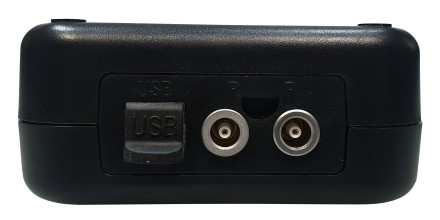

Интерфейс передачи данных на ПК |
USB |
Память |
500 значений |
Температурный диапазон окружающей среды при работе толщиномера, °С |
от 0 до +35 |
Верхнее значение относительной влажности при 35 °С, % |
90 |
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 100 |
Время авто выключения прибора при отключённом ПЭП, мин |
5 |
Гарантийный срок эксплуатации, мес |
12 |
Габаритные размеры Д*Ш*В, мм |
80 х 35 х 160 |
Масса прибора (без элементов питания), кг |
0.32 |
Комплектация
- Толщиномер ВОСТОК-7 ультразвуковой В7-217
- Блок электронный без батареек
- ПреобразовательTM-08
- Ёмкость для контактной смазки
- Диск с ПО и кабель USB (только для модели В7-217)

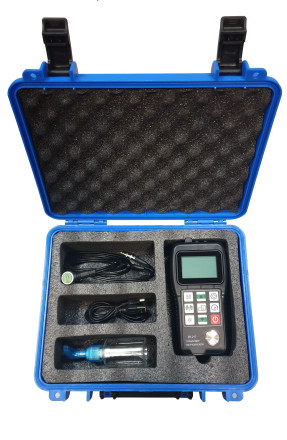

- Упаковочный кейс для хранения и переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения
- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
- Датчик ультразвуковой TM-08 (5 МГц; 0,8-300 мм) для толщиномеров В7-217
- Датчик ультразвуковой TM-08/90 (5 МГц; 1,2-230 мм) для толщиномеров В7-217
- Датчик ультразвуковой PT-08 (5 МГц; 1-200 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой N05 (5 МГц; 0,75-300 мм) для толщиномеров В7-217
- Датчик ультразвуковой TC500 (10 МГц; 0,8-60 мм для измерения в малых трубах) для толщиномеров В7-217/227/237
- Датчик ультразвуковой PT-06 (7 МГц; 1-75 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой TM-06 (N07) (7 МГц; 0,75-80 мм для малых и тонкостенных труб) для толщиномеров
- Датчик ультразвуковой TM-ZT (2 МГц; для чугуна 4-508 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой ТМ-12 (N05/90°) (2 МГц; для чугуна 3-300 мм) для толщиномеров В7-217
- Датчик ультразвуковой ZT-12 (NO2) (2 МГц; для чугуна 4-80 мм) для толщиномеров В7-217, В7-227, В7-2
- Датчик ультразвуковой ZT-12-2 (2 МГц; для чугуна 4-508 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой GT-13-2 (5 МГц; 4-80 мм, до 550°) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой GT-13 (5 МГц; 4-80 мм, до 350°) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой HT-5 (5 МГц; 3-200 мм для высокотемпературных поверхностей) для толщиномеров В
- Датчик ультразвуковой HT5-2 (5 МГц; 3-200 мм для высокотемпературных поверхностей) для толщиномеров
- Датчик ультразвуковой HT5-2 (5 МГц; 3-200 мм для высокотемпературных поверхностей) для толщиномеров
- Термогель +500° С для толщиномеров
