Описание и характеристики
Описание
Назначение средства измерений: толщиномеры ВОСТОК-7 ультразвуковые В7-227 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

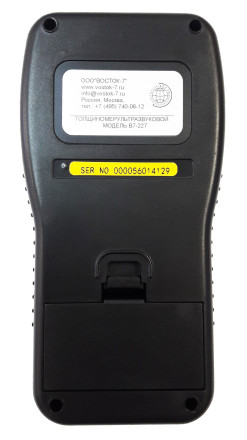

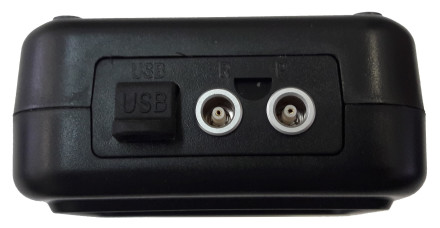

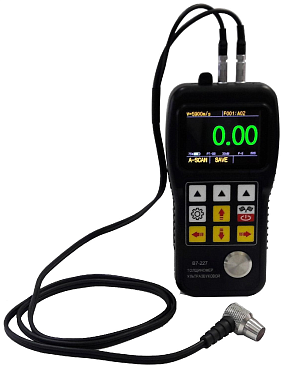

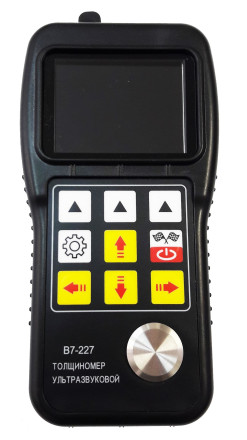

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-227 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 13 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 350 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, в т. ч. в режиме В-скан, установка номинальной толщины в пределах диапазона измерений в режиме А-скана, режим коррекции сигнала и его формы, регулировка усиления от 8 до 55 дБ для материалов с большим затуханием сигнала (например литье из алюминия, меди и т.п.), возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле.
Характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины (по стали), мм В7-227 преобразователь РТ-08 преобразователь ZT-12 преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04 преобразователь PT-04-2 преобразователь ТС510 |
от 1 до 200 от 3 до 300 от 2 до 20 от 4 до 80 от 4 до 80 от 0.8 до 10 от 0.8 до 12 от 2 до 200 от 3 до 18.01) |
Дискретность отсчёта, мм |
0.1 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм В7-227 преобразователь РТ-08 в диапазоне измерений от 2 до 10 мм включ. в диапазоне измерений св. 10 до 200 мм преобразователь ZT-12 в диапазоне измерений от 3 до 50 мм включ. в диапазоне измерений св. 50 до 300 мм - преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04-2 преобразователь ТС510 |
±0.1 ±(0.01H+0.05) ±(0.01H+0.1) ±(0.01H+1) ±(0.01H+0.05) ±(0.01H+0.1) ±(0.01H+0.1) ±(0.01H+0.1) ±(0.01H+0.05) |
1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227; H – измеренное значение толщины, мм. |
|
Диапазон скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999 |
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц - для преобразователя с частотой 7 МГц |
3 2 |
Количество сохранённых в памяти прибора скоростей звука |
5 |
Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более |
80 |
Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более |
160 |
Память |
100.000 значений и 1.000 диаграмм |
Питание осуществляется от двух батарей типа АА напряжением, В |
3 |
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 200 |
Время авто выключения прибора при отключённом ПЭП, мин |
5 |
Гарантийный срок эксплуатации, месяц |
12 |
Габаритные размеры, мм, не более: –длина –ширина –высота |
75 35 150 |
Масса, г, не более |
200 |
Температура поверхности контролируемых изделий (*высокотемпературные), °С |
от -10 до +60 (от +350 до +550) |
Условия эксплуатации: – температура окружающего воздуха, ºС |
от 0 до +35 |
Комплектация
- Толщиномер ВОСТОК-7 ультразвуковой В7-227
- Блок электронный без батареек
- Преобразователь РТ-08 (для В7-227) и ТС510 (для В7-237)
- Ёмкость для контактной смазки
- Методика поверки

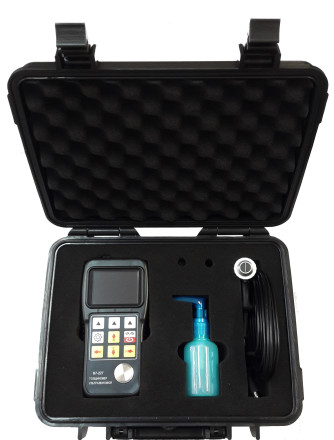

- Упаковочный кейс для хранения и переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения
- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
- Датчик ультразвуковой PT-08 (5 МГц; 1-200 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой TC510 (5 МГц; 2,0-200 мм) для толщиномеров В7-227, В7-237
- Датчик ультразвуковой TC500 (10 МГц; 0,8-60 мм для измерения в малых трубах) для толщиномеров В7-217/227/237
- Датчик ультразвуковой PT-04 (10 МГц; 0,8-20 мм) для толщиномеров В7-227, В7-237
- Датчик ультразвуковой PT-06 (7 МГц; 1-75 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой PT-04-2 (10 МГц; 0,8-12 мм) для толщиномеров В7-227, В7-237
- Датчик ультразвуковой TC400 (10 МГц; 0,6-40 мм для измерения в малых трубах) для толщиномеров В7-227
- Датчик ультразвуковой ZT-12 (NO2) (2 МГц; для чугуна 4-80 мм) для толщиномеров В7-217, В7-227, В7-2
- Датчик ультразвуковой ZT-12-2 (2 МГц; для чугуна 4-508 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой TM-ZT (2 МГц; для чугуна 4-508 мм) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой GT-13-2 (5 МГц; 4-80 мм, до 550°) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой GT-13 (5 МГц; 4-80 мм, до 350°) для толщиномеров В7-217, В7-227, В7-237
- Датчик ультразвуковой TC600 (5 МГц; 1-100 мм для высокотемпературных поверхностей) для толщиномеров
- Термогель +500° С для толщиномеров
