Описание и характеристики
Описание
Назначение средства измерений: толщиномеры ультразвуковые В7-287 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

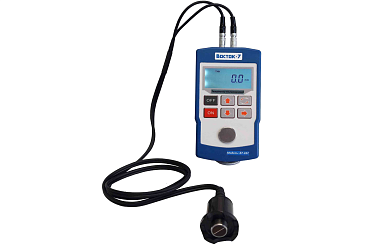

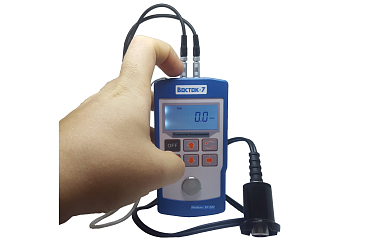

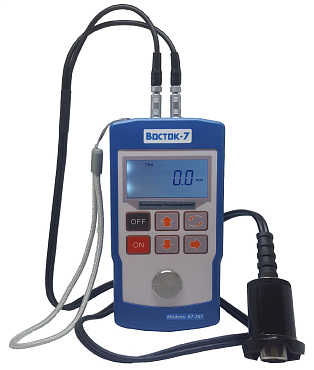

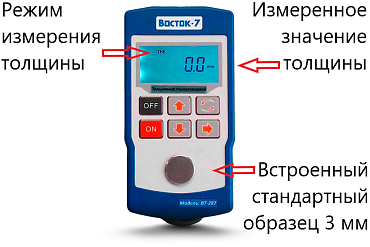

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

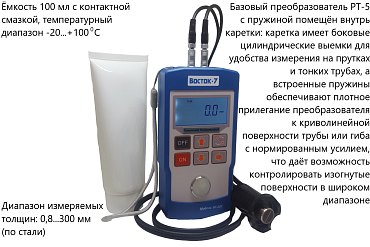

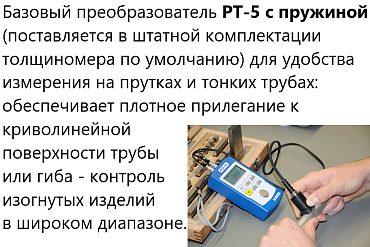

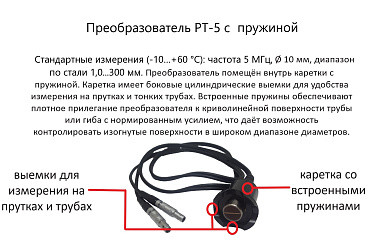

Толщиномеры ультразвуковые В7-287 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 5 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Базовый преобразователь РТ-5 с пружиной помещён внутрь каретки: каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах, а встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. Измерения скорости звука, память для сохранения результатов измерений отсутствует. Данная модель является наиболее простой в линейке ультразвуковых толщиномеров В7.
Характеристики
Наименование | Параметр |
Диапазон измерения толщины, мм: преобразователь РТ-5 с пружиной преобразователь РТ-5 без пружины преобразователь СТ-2,5 преобразователь GT-5 преобразователь XT-5 | от 1 до 300 от 2 до 300 от 2 до 200 от 2 до 100 от 0.8 до 90 |
Точность (дискретность, шаг отсчёта) измерения, мм | 0.1 |
Пределы допускаемой погрешности измерений толщины (по стали), мм | |
- преобразователь PT-5 с пружиной в диапазоне измерений от 1 до 100 мм включ. в диапазоне измерений св. 100 до 300 мм - преобразователь PT-5 без пружины в диапазоне измерений от 1 до 100 мм включ. в диапазоне измерений св. 100 до 300 мм - преобразователь CT-2,5 в диапазоне измерений от 2 до 100 мм включ. в диапазоне измерений св. 100 до 200 мм - преобразователь GT-5 в диапазоне измерений от 2 до 90 мм включ. в диапазоне измерений св. 90 до 300 мм - преобразователь XT-5 в диапазоне измерений от 0.8 до 40 мм включ. в диапазоне измерений св. 40 до 100 мм H – измеренное значение толщины, мм | ±(0.005H+0.1) ±(0.01H+1) ±0.5 ±(0.01H+1) ±(0.005H+0.1) ±(0.01H+1) ±(0.005H+0.1) ±(0.01H+1) ±(0.005H+0.1) ±(0.01H+1) |
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц | 20 |
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц | 1.2 |
Диапазон скорости ультразвука, м/с | от 1000 до 9999 |
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм | 80 |
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм | 160 |

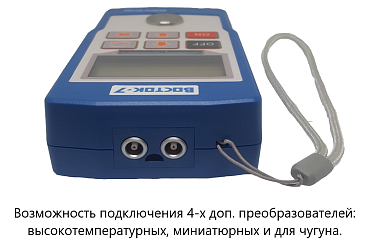

К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) | 3 (1) |
Длина кабеля преобразователя, не менее, мм | 900 |
Температура поверхности контролируемых изделий, °С | от -10 до +60 (+400*) |
Температурный диапазон окружающей среды при работе толщиномера, °С | от 0 до +35 |
Верхнее значение относительной влажности при 35 °С, % | 90 |

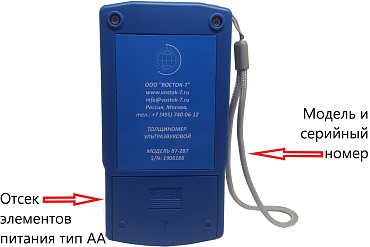

Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА |
Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 90 |
Время авто выключения прибора, мин | 3 |
Гарантийный срок эксплуатации, мес | 12 |
Габаритные размеры Д*Ш*В, мм | 70 х 30 х 125 |
Масса прибора (без элементов питания), кг | 0.25 |

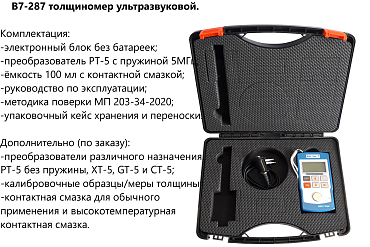

Комплектация
- Толщиномер ВОСТОК-7 ультразвуковой В7-287
- Блок электронный без батареек
- Преобразователь РТ-5 с пружиной (базовый) 5 МГц
- Ёмкость 50 мл с контактной смазкой
- Методика поверки МП 203-34-2020

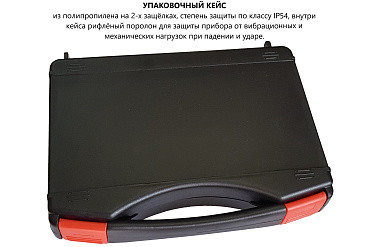

- Упаковочный кейс для хранения и переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Преобразователи различного назначения: РТ-5 без пружины, ХТ-5, GT-5 и CT-5
- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
- Датчик ультразвуковой PT-5 с пружиной (5 МГц; 20х3 мм) для толщиномеров В7-287/297

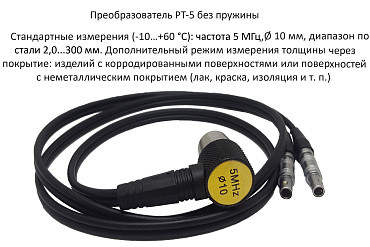

- Датчик ультразвуковой PT-5 без пружины (5 МГц; 20х3 мм) для толщиномеров В7-287/297

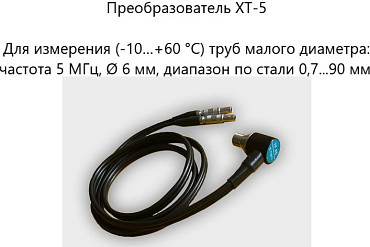

- Датчик ультразвуковой XT-5 (5 МГц; для труб малого диаметра) для толщиномеров В7-287/297

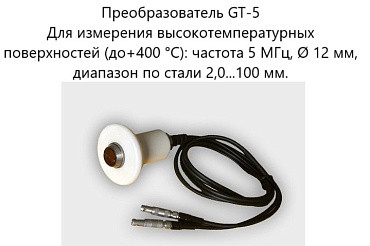

- Датчик ультразвуковой GT-5 (5 МГц; до 400°) для толщиномеров В7-287/297

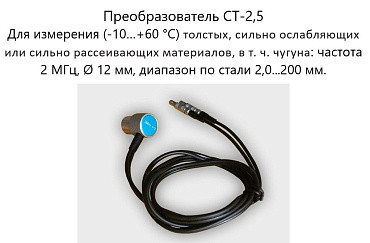

- Датчик ультразвуковой CT-2,5 (2,5 МГц; для толстых материалов) для толщиномеров В7-287
- Термогель +500° С для толщиномеров
