Описание и характеристики
Описание
Назначение средства измерений: толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
Характеристики
Наименование |
Параметр |
Диапазон измерения толщины, мм: преобразователь РТ-5 по стали через покрытие, в т. ч. коррозию преобразователь GT-5 преобразователь XT-5 | от 2 до 300 от 3 до 35 от 2 до 100 от 0.7 до 90 |
Точность (дискретность, шаг отсчёта) измерения, мм |
0.1 / 0.01 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм - преобразователь PT-5 в диапазоне измерений от 2 до 10 мм включ. в диапазоне измерений св. 10 до 300 мм - преобразователь GT-5 в диапазоне измерений от 2 до 9 мм включ. в диапазоне измерений св. 90 до 100 мм - преобразователь XT-5 в диапазоне измерений от 0.7 до 40 мм включ. в диапазоне измерений св. 40 до 90 мм H – измеренное значение толщины, мм | ±0.5 ±(0.01H+1) ±(0.005H+0.1) ±(0.01H+1) ±(0.005H+0.1) ±(0.01H+1) |
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц |
20 |
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц |
1.2 |
Диапазон измерения скорости ультразвука, м/с |
от 1000 до 9999 |
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
3 (1) |
Длина кабеля преобразователя, не менее, мм |
900 |
Температура поверхности контролируемых изделий, °С |
от -10 до +60 (+400) |
Память |
400 значений |
Температурный диапазон окружающей среды при работе толщиномера, °С |
от 0 до +35 |
Верхнее значение относительной влажности при 35 °С, % |
90 |

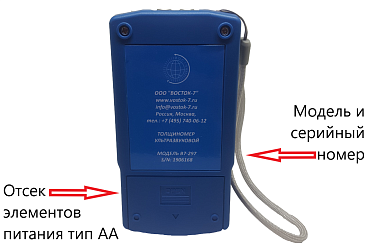

Элементы питания: от батарей или аккумуляторов |
2 шт. 1.5 V тип АА |
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 90 |
Время авто выключения прибора, мин |
3 |
Гарантийный срок эксплуатации, мес |
12 |
Габаритные размеры Д*Ш*В, мм |
70 х 30 х 125 |
Масса прибора (без элементов питания), кг |
0.25 |
Комплектация

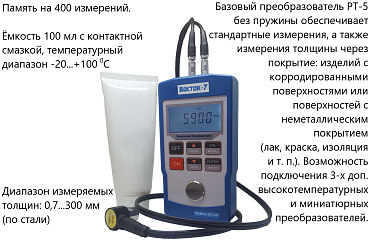

- Толщиномер ВОСТОК-7 ультразвуковой В7-297
- Блок электронный без батареек
- Преобразователь РТ-5 без пружины (базовый) 5 МГц
- Ёмкость 50 мл с контактной смазкой
- Методика поверки
- Упаковочный кейс для хранения и переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5

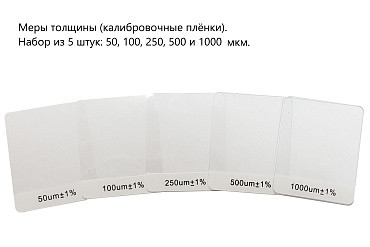

- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка

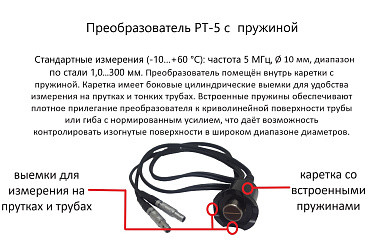

- Датчик ультразвуковой PT-5 с пружиной (5 МГц; 20х3 мм) для толщиномеров В7-287/297

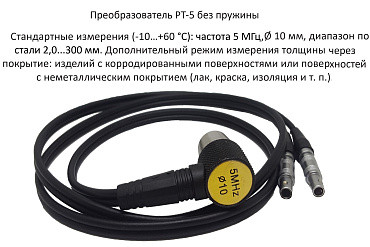

- Датчик ультразвуковой PT-5 без пружины (5 МГц; 20х3 мм) для толщиномеров В7-287/297

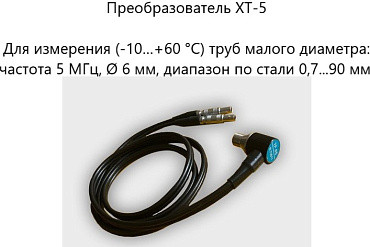

- Датчик ультразвуковой XT-5 (5 МГц; для труб малого диаметра) для толщиномеров В7-287/297
- Датчик ультразвуковой GT-5 (5 МГц; до 400°) для толщиномеров В7-287/297
- Термогель +500° С для толщиномеров
