Описание и характеристики
Описание

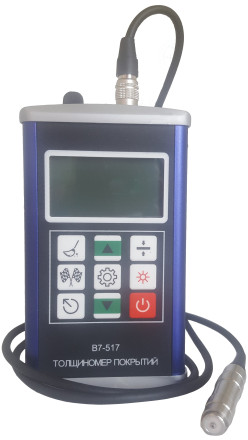

Толщиномер покрытий ВОСТОК-7 В7-517 предназначен для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномер покрытий ВОСТОК-7 В7-517 с выносным (съёмным) датчиком применяется для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):
- преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна
- преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-517
- Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N
- Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ
- Возможность измерения покрытия из хрома на медном основании
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек)
- V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких цилиндрических изделиях: стержни, прутки и другие объекты с криволинейной поверхностью
- Установка допустимых пределов измерений (max и min), звуковое и графическое оповещение при выходе за пределы установленных пороговых значений
- Статистическая обработка полученных результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение
- Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен
- Связь с ПК через USB для передачи данных, анализа и распечатки
- Режим автоотключения питания, малое энергопотребление
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений
Характеристики
Наименование | Параметр |
|
Типы датчиков (материал основания) |
F (чёрные металлы) |
N (цветные металлы) |
Принцип работы |
Магнитная индукция |
Вихревые токи |
Модификации подключаемых датчиков |
Базовый F1; доп. по заказу F400, *F1/900, *F5, *F10 |
Базовый N1 |
Мин. диаметр области измерений для базового датчика, мм |
Ø7 |
Ø5 |
Мин. толщина металлического основания, мм |
0.5 |
50 |
Диапазон измерений толщины покрытий, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) | от 0 до 1250 от 0 до 400 от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) | ± (0.01·Н+5) ± (0.01·Н+2) ± (0.01·Н+10) |
|
Мин. расстояние от центра датчика до края основания, мм | 15 |
|
Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм | 3 / 50 |
|
Шероховатость поверхности покрытия и основания, не более Ra мкм | 10 |
|
Режимы замеров, время каждого измерения (сек) | Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек) |
|
Режимы калибровки | Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка |
|
Статистическая обработка серии измерений | К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение |
|
Системы единиц измерения (с конвертацией значений) | мкм (метрическая); мл (английская) |
|
Звуковой сигнал | При измерении, калибровке, выходе за границы верхнего и нижнего пределов |
|
Макс. скорость измерений | 2 измерения в сек |
|
Связь с компьютером, порт | USB 2.0 |
|
Память | 5 независимых групп по 100 значений в каждой |
|
Длина кабеля датчика, не менее, мм | 900 |
|
Температурный диапазон окружающей среды при работе / хранении толщиномера, °С | 0…+40 / -20…+70 |
|
Верхнее значение относительной влажности при 35 °С, % | 90 |
|
Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 300 |
|
Время автоотключения питания, мин | 3 |
|
Гарантийный срок эксплуатации, мес | 24 |
|
Габаритные размеры электронного блока Д*Ш*В, мм, не менее | 100 * 40 * 140 |
|
Масса прибора (без элементов питания), кг, не менее | 0.4 |
|

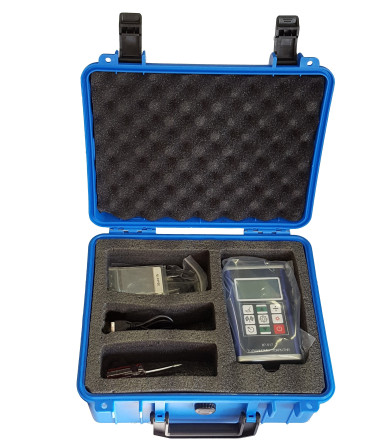

Комплектация
- Блок электронный с преобразователем (F1 или N1 по выбору)
- Руководство по эксплуатации с методикой поверки МП 203-33-2020

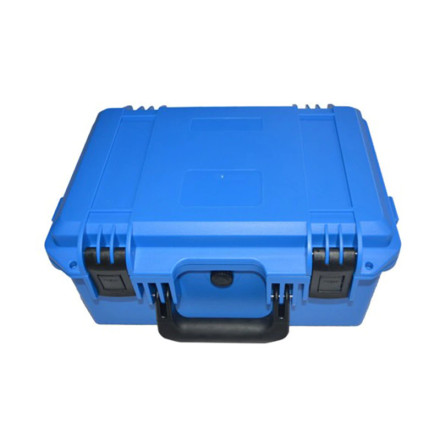

- Упаковочный кейс
- ПО с кабелем USB
- Образцы толщины покрытий (5 плёнок различной толщины)
- Индивидуальная упаковка
Дополнительная комплектация
- Образец основания (сталь)
- Образец основания (алюминий)
