Описание и характеристики
Описание

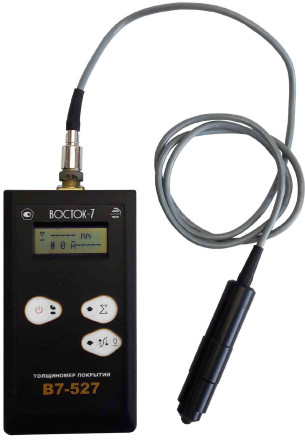

Толщиномер покрытий ВОСТОК-7 В7-527 предназначен для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие ферромагнитные основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-527 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-527
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений
- V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких цилиндрических изделиях: стержни, прутки и другие объекты с криволинейной поверхностью
- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений
- Автоматическое выключение при паузе в работе
- Отсутствует память для сохранения измеренных значений
- Электронный блок толщиномера работает только с одним типом преобразователя по выбору покупателя при заказе прибора
Характеристики
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
|
| Напряжение электрического питания (два элемента питания типа А316), В |
3 |
| Диапазон рабочих температур, оС | от 0 до +40 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 160 * 83 * 36 |
| Масса, кг, не более | 0.3 |
Комплектация
- Блок электронный с 2-мя элементами питания тип АА
- Преобразователь МТ2-01 или Преобразователь МТ20-01
- Мера толщины (115 мкм)
- Образец основания (Ст20)
- Кофр для хранения и переноски
- Руководство по эксплуатации с методикой поверки МП 203-33-2020
- Индивидуальная упаковка
Дополнительная комплектация
- Комплект мер толщины покрытия (5 шт. в диапазоне 12-20 000 мкм)
- Образец основания (Стальной диск 5Х50 мм)
- Образец основания (Стальной диск 5Х110 мм)
- Сумка для полевых и высотных работ
