Описание и характеристики
Описание
Толщиномер покрытий ВОСТОК-7 В7-К4 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании.
Применяются с разными преобразователями в зависимости от требований измерений:
- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании
- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании
Большой выбор преобразователей различных типов и широкий функционал делают эту модель одной из самых продвинутых на рынке толщиномеров покрытий. Прибор предназначен для измерения декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании, и позволяет измерять любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании, а также любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании.
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-К4
- Память на 9.800 результатов измерений, интерфейс USB для подключения к ПК
- Возможность записи до 20 аппроксимационных шкал как с клавиатуры прибора, так и с ПК
- Режим выборочного усреднения результатов
- Режим автоматической сигнализации брака (АСБ)
- Режим автоотключения
- Режим сканера и толщиномера
- Высокая точность и большой выбор преобразователей
- Автоматическое определение преобразователя
- Возможность калибровки записанной шкалы по одной, либо двум точкам
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.

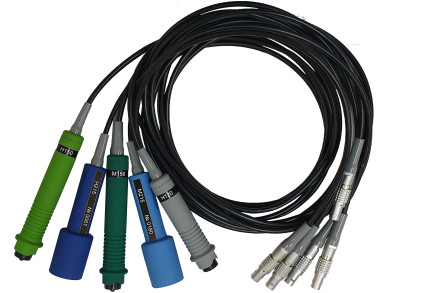

С толщиномером покрытий ВОСТОК-7 В7-К4 применяются преобразователи:
- М120 - Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм
- М150 - Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм
- М215 - Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм
- Н120 - Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм
- Н150 - Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм
- Н215 - Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм
Характеристики
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
± (0.04·Н + 4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания | 5 |
| Диапазон рабочих температур, оС | от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 150 * 80 * 40 |
| Масса, кг, не более | 0.23 |
Комплектация
- Блок электронный с выносным (съёмным) преобразователем
- Аккумуляторный блок
- Блок питания сетевой 220В с выходным напряжением 5В и током нагрузки 0,35 А (зарядное устройство)
- Комплект USB-кабеля и ПО
- Кофр
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Преобразователь М120 (покрытия 0-2мм на ферромагнитном основании)
- Преобразователь М150 (покрытия 0,05-5мм на ферромагнитном основании)
- Преобразователь М215 (покрытия 2-15мм на ферромагнитном основании)
- Преобразователь Н120 (покрытия 0-2мм на неферромагнитном основании)
- Преобразователь Н150 (покрытия 0,05-5мм на неферромагнитном основании)
- Преобразователь Н215 (покрытия 2-15мм на неферромагнитном основании)
- Металлическое основание (из стали)
- Металлическое основание (из алюминия или др. неферромагнитного материала)
- Образцы толщины (из плёнок различной толщины)
