Описание и характеристики
Описание

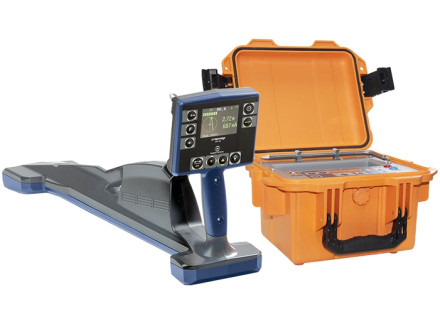

Трассоискатель Радио-Сервис Сталкер 15-14 (Li-Ion) - профессиональное решение для строителей и специалистов коммунального хозяйства, которое позволяет быстро обнаружить различные коммуникации, расположенные под землей. Функционал прибора дает возможность локализовать места повреждений и дефектов этих коммуникаций, приблизительно измерить глубину их залегания, а также, при наличии смартфона с фирменным приложением, провести картографирование.
Модификация Li-Ion пришла на смену устаревшему комплекту трассоискателя, работавшему от батареек. Встроенный в приемник аккумулятор обеспечивает до 14 часов непрерывного поиска.

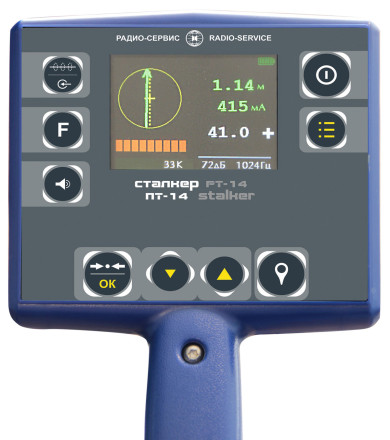

В память приемного устройства ПТ-14 из комплекта Радио-Сервис Сталкер 15-14 можно записать до 10000 точек с подробными данными об уровне сигнала, глубине и других параметрах. Эта функция значительно упрощает составление отчетов и документации. На экране прибора также отображается значение силы тока в линии и направление тока от/к генератору, что исключает ошибки при одновременной работе нескольких специалистов.

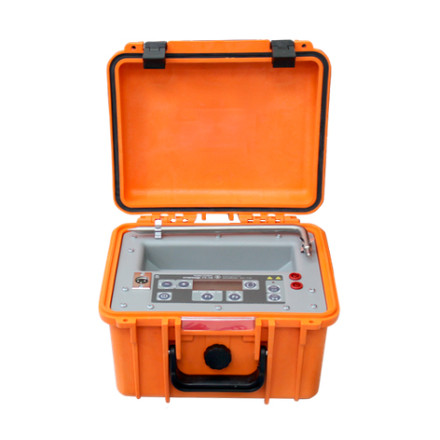

Передающий модуль трассоискателя также оборудован дисплеем для быстрой и удобной настройки. Прибор автоматически согласуется с нагрузкой и предоставляет специалисту данные по различным параметрам для оценки качества подключения.
Предусмотрен импульсный режим подачи сигнала, который хорошо подойдет для длительных изысканий, при которых важно экономить заряд аккумулятора.
ПРЕИМУЩЕСТВА ТРАССОИСКАТЕЛЯ РАДИО-СЕРВИС СТАЛКЕР 15-14 (Li-Ion)
- Отслеживание трассы на глубине до 10 метров и на расстоянии до 10 км от генератора
- Функция “Компас” схематично отображает коммуникации на экране, что упрощает отслеживание
- Пассивная частота для трекинга линии без генератора
- Возможность бесконтактной подачи сигнала от генератора на силовые кабели
- Несколько методов поиска повреждений изоляции и обрывов
- Bluetooth-модуль для беспроводной связи с ПК и другими устройствами
- Совместимость с различными аксессуарами - передающими клещами, датчиками, антеннами и др. - которые расширяют спектр решаемых задач
Характеристики
| Приемник ПТ-14 | |
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
Погрешность показаний глубины залегания трассы, %, не более |
5 |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 14 |
Память |
10 000 точек |
Габаритные размеры, мм, не более |
700 x 300 x 140 |
Масса, кг, не более |
1.7 |
Диапазон рабочих температур, °С |
от -20 до +55 |
| Генератор ГТ-15 | |
Рабочие частоты*, Гц |
273, 1024,8928, 32768 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 1 до 10 |
Сила тока, потребляемая от источника постоянного тока, А |
не более 1.8 |
Габаритные размеры, мм, не более |
210 x 130 x 100 |
Диапазон рабочих температур, °С |
от -30 до +55 |
Масса, кг, не более |
2.5 |
Комплектация
- Приемник ʺСталкерʺ ПТ-14 Li-Ion
- Блок питания 12В 1 А
- Батарейный отсек 6xАА
- Bluetooth-USB адаптер
- Сумка для приемника ПТ-14
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3

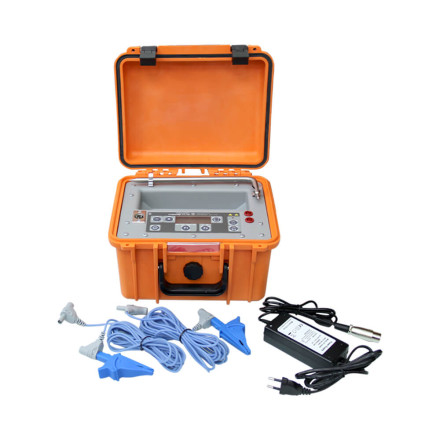

- Генератор "Сталкер" ГТ-15
- Штырь заземления 20 см, нержавеющая сталь
- Блок питания генератора 12В 3 А
- Провод соединительный 5 м красный
- Провод соединительный 5 м синий
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
