Описание и характеристики
Описание

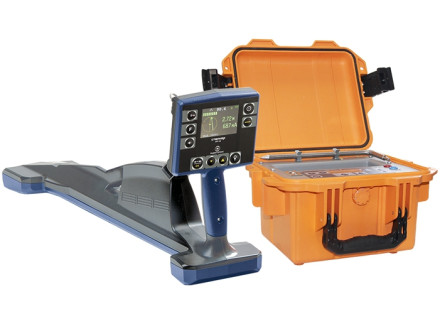

Трассоискатель Радио-Сервис Сталкер 15-14 (Li-Ion) - профессиональное решение для строителей и специалистов коммунального хозяйства, которое позволяет быстро обнаружить различные коммуникации, расположенные под землей. Функционал прибора дает возможность локализовать места повреждений и дефектов этих коммуникаций, приблизительно измерить глубину их залегания, а также провести картографирование.
Модификация Li-Ion пришла на смену устаревшему комплекту трассоискателя, работавшему от батареек. Встроенный в приемник аккумулятор обеспечивает до 14 часов непрерывного поиска.
Радио-Сервис Сталкер 15-14 с GPS/ГЛОНАСС, в отличие от обычной версии, не нуждается в смартфоне для составления карты кабелей или трубопроводов. При этом за счет использования сигналов сразу 2 спутниковых систем значительно повышается точность и скорость позиционирования.

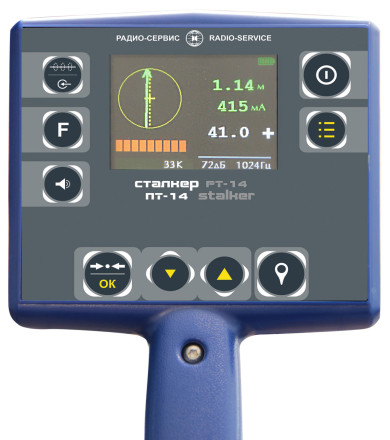

В память приемного устройства из комплекта Радио-Сервис Сталкер 15-14 можно записать до 10000 точек с подробными данными об уровне сигнала, глубине и других параметрах. Эта функция значительно упрощает составление отчетов и документации. На экране прибора также отображается значение силы тока в линии и направление тока от/к генератору, что исключает ошибки при одновременной работе нескольких специалистов.

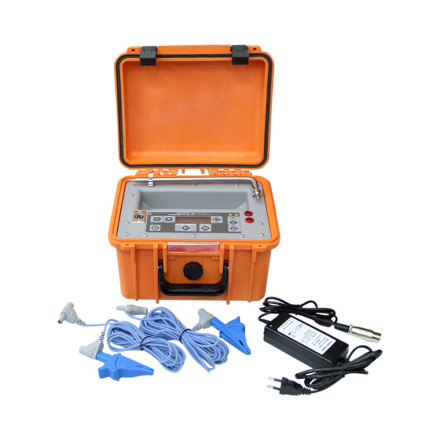

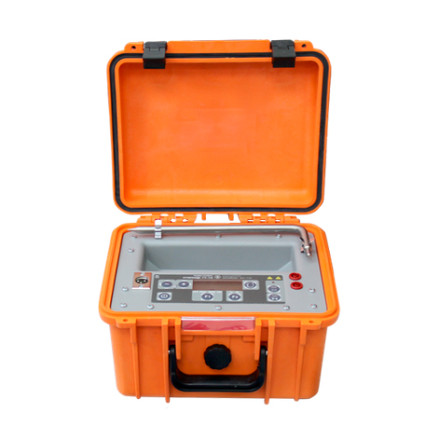

Передающий модуль трассоискателя также оборудован дисплеем для быстрой и удобной настройки. Прибор автоматически согласуется с нагрузкой и предоставляет специалисту данные по различным параметрам для оценки качества подключения. Предусмотрен импульсный режим подачи сигнала, который хорошо подойдет для длительных изысканий, при которых важно экономить заряд аккумулятора.
ПРЕИМУЩЕСТВА ТРАССОИСКАТЕЛЯ РАДИО-СЕРВИС СТАЛКЕР 15-14 с GPS/ГЛОНАСС МОДУЛЕМ (Li-Ion)
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
- Встроенный с GPS/ГЛОНАСС модуль
- GPS - выноска подземных трасс с последующим наложением на карту
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- Беспроводная связь с ПК (Bluetooth)
- РАДИО частота (пассивная) для поиска трассы без генератора
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель
- Поиск повреждений «фазовым», контактным и бесконтактным методами
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110
- Легкий и компактный генератор ГТ-15
- Меню приемника ПТ-14 на русском и английском языках
Характеристики
| Приемник ПТ-14 | |
Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 14 |
Память | 10 000 точек |
Габаритные размеры, мм, не более | 700 x 300 x 140 |
Масса, кг, не более | 1.7 |
Диапазон рабочих температур, °С | от -20 до +55 |
| Генератор ГТ-15 | |
Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
Сила тока, потребляемая от источника постоянного тока, А | не более 1.8 |
Габаритные размеры, мм, не более | 210 x 130 x 100 |
Диапазон рабочих температур, °С | от -30 до +55 |
Масса, кг, не более | 2.5 |
Комплектация
- Приемник Сталкер ПТ-14
- Телефоны головные РЛПА.468627.001
- Блок питания приемника
- Батарейный отсек 5*АА
- Bluetooth-USB адаптер
- Руководство по эксплуатации РАМП.464333.008РЭ
- Чехол солнцезащитный
- Сумка приемника
- Генератор Сталкер ГТ-15
- Блок питания генератора
- Зажим типа "крокодил" (2 шт.)
- Провод соединительный 5 м. (2 шт.)
- Штырь заземления 20 см РАПМ.746711.001
- Руководство по эксплуатации
- Индивидуальная упаковка
