Описание и характеристики
Описание

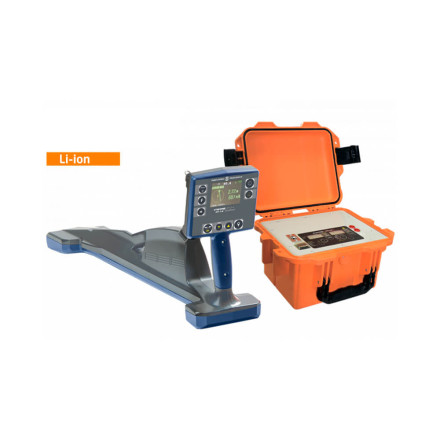

Трассоискатель Радио-Сервис Сталкер 75-14 (Li-Ion) - профессиональное решение для строителей и специалистов коммунального хозяйства, которое позволяет быстро обнаружить различные коммуникации, расположенные под землей. Функционал прибора дает возможность локализовать места повреждений и дефектов этих коммуникаций, приблизительно измерить глубину их залегания, а также, при наличии смартфона с фирменным приложением, провести картографирование.
Модификация Li-Ion пришла на смену устаревшему комплекту трассоискателя, работавшему от батареек. Встроенный в приемник аккумулятор обеспечивает до 14 часов непрерывного поиска.
В память приемного устройства из комплекта Радио-Сервис Сталкер 75-14 можно записать до 10000 точек с подробными данными об уровне сигнала, глубине и других параметрах. Эта функция значительно упрощает составление отчетов и документации. На экране прибора также отображается значение силы тока в линии и направление тока от/к генератору, что исключает ошибки при одновременной работе нескольких специалистов.
Передающий модуль трассоискателя отличается высокой максимальной мощностью - 75 Вт. Такая особенность повышает стабильность работы и качество трекинга в сложных условиях приема сигнала. В дополнение чистая синусоидальная форма сигнала снижает влияние помех на Радио-Сервис Сталкер 75-14.
Генератором можно управлять дистанционно, что особенно актуально, если учесть специфику проведения изысканий и длину некоторых коммуникаций. Прибор также оборудован дисплеем для быстрой и удобной настройки. На экране отображаются различные параметры для оценки качества подключения к линии. Согласование с нагрузкой происходит автоматически.
При проведении длительных изысканий устройство можно подключить к внешнему источнику питания, подойдет бытовая сеть 220 В. Ударопрочный корпус надежно защищен от проникновения пыли и влаги, благодаря чему подходит для использования на стройплощадке.
ПРЕИМУЩЕСТВА ТРАССОИСКАТЕЛЯ РАДИО-СЕРВИС СТАЛКЕР 75-14 (Li-Ion)
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
- Трассировка и координирование местоположения во всемирной системе координат
- Связь с компьютером по Bluetooth , память на 10000 измерений
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
- Трассоискатель Сталкер 80-14 автоматически отображает глубину и силу тока (даже в пассивных режимах)
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12
- Меню приемника ПТ-14 на русском и английском языках
Характеристики
| Приемник ПТ-14 | |
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
Погрешность показаний глубины залегания трассы, %, не более |
5 |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 14 |
Память |
10 000 точек |
Габаритные размеры, мм, не более |
700 x 300 x 140 |
Масса, кг, не более |
1.7 |
Диапазон рабочих температур, °С |
от -20 до +55 |
| Генератор ГТ-75 | |
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
Габаритные размеры, мм, не более |
275 x 250 x 180 |
Вес со встроенными аккумуляторами, кг |
8.5 |
Диапазон рабочих температур, °С |
от -30 до +55 |
Комплектация
- Приемник Сталкер ПТ-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- Блок питания 12 В 1 А
- Батарейный отсек 6*АА -1
- Bluetooth-USB адаптер
- Руководство по эксплуатации
- Сумка для приемника ПТ-12, ПТ-14, ПТ-24
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Генератор Сталкер ГТ-75
- Рамка передающая РП-02
- Блок питания генератора 12 В 3 А
- Кабель питания 12 В
- Катушка с проводом 10 м, для генератора Сталкер, красная
- Катушка с проводом 10 м, для генератора Сталкер, синяя
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Штырь заземления 50 см, нержавеющая сталь
- Сумка для принадлежностей генератора Сталкер
- Руководство по эксплуатации
- Индивидуальная упаковка
