Описание и характеристики
Описание

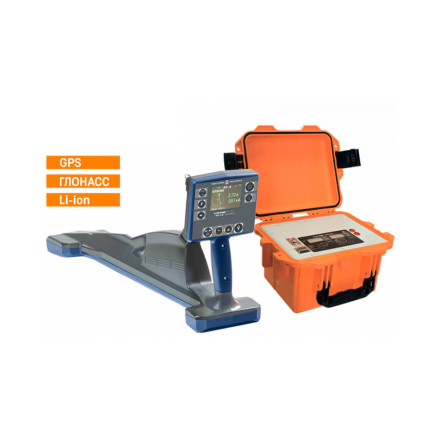

Трассоискатель Радио-Сервис Сталкер 75-14 - профессиональное решение для строителей и специалистов коммунального хозяйства, которое позволяет быстро обнаружить различные коммуникации, расположенные под землей. Функционал прибора дает возможность локализовать места повреждений и дефектов этих коммуникаций, приблизительно измерить глубину их залегания, а также, при наличии смартфона с фирменным приложением, провести картографирование.
Этот трассоискатель, в отличие от обычной версии, не нуждается в смартфоне для составления карты кабелей или трубопроводов. При этом за счет использования сигналов сразу 2 спутниковых систем значительно повышается точность и скорость позиционирования.
Приемник из набора может отслеживать трассу на глубине до 10 метров и на расстоянии до 10 км от генератора. В память приемного устройства Радио-Сервис Сталкер 75-14 можно записать до 10000 точек с подробными данными об уровне сигнала, глубине и других параметрах. Эта функция значительно упрощает составление отчетов и документации. На экране прибора также отображается значение силы тока в линии и направление тока от/к генератору, что исключает ошибки при одновременной работе нескольких специалистов.
Передающий модуль трассоискателя отличается высокой максимальной мощностью - 75 Вт. Такая особенность повышает стабильность работы и качество трекинга в сложных условиях приема сигнала. В дополнение чистая синусоидальная форма сигнала снижает влияние помех на Радио-Сервис Сталкер 75-14.
Генератором можно управлять дистанционно, что особенно актуально, если учесть специфику проведения изысканий и длину некоторых коммуникаций. Прибор также оборудован дисплеем для быстрой и удобной настройки. На экране отображаются различные параметры для оценки качества подключения к линии. Согласование с нагрузкой происходит автоматически.
При проведении длительных изысканий устройство можно подключить к внешнему источнику питания, подойдет бытовая сеть 220 В. Ударопрочный корпус надежно защищен от проникновения пыли и влаги, благодаря чему подходит для использования на стройплощадке.
ПРЕИМУЩЕСТВА ТРАССОИСКАТЕЛЯ РАДИО-СЕРВИС СТАЛКЕР 75-14 с GPS/ГЛОНАСС МОДУЛЕМ (Li-Ion)
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
- Трассировка и координирование местоположения во всемирной системе координат
- Связь с компьютером по Bluetooth , память на 10000 измерений
- Встроенный с GPS/ГЛОНАСС модуль
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
- Трассоискатель Сталкер 80-14 автоматически отображает глубину и силу тока (даже в пассивных режимах)
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12
- Меню приемника ПТ-14 на русском и английском языках
Характеристики
| Приемник ПТ-14 | |
Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 14 |
Память | 10 000 точек |
Габаритные размеры, мм, не более | 700 x 300 x 140 |
Масса, кг, не более | 1.7 |
Диапазон рабочих температур, °С | от -20 до +55 |
| Генератор ГТ-75 | |
Рабочие частоты*, Гц | 273, 526, 1024,8928 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
Габаритные размеры, мм, не более | 275 x 250 x 180 |
Вес со встроенными аккумуляторами, кг | 8.5 |
Диапазон рабочих температур, °С | от -30 до +55 |
Комплектация
- Сталкер ПТ-14 - приемник
- Сталкер ГТ-75 - генератор
- Сумка приемника
- Катушка с синим проводом 10 м РЛПА.685442.004-01
- Зажим типа "крокодил"
- Батарейный отсек РАПМ.436244.003
- Блок питания БПН-13-12300 РАПМ.436244.002
- Блок питания БПН-А 12-0,5
- Кабель питания "12 В" РАМП.685613.001
- Катушка с красным проводом 10 м РЛПА.685442.004
- Рамка передающая РП-02 РАПМ.468151.001
- Сумка для аксессуаров генератора
- Телефоны головные РЛПА.468627.001
- Руководство по эксплуатации
- Индивидуальная упаковка
