Описание и характеристики
Описание

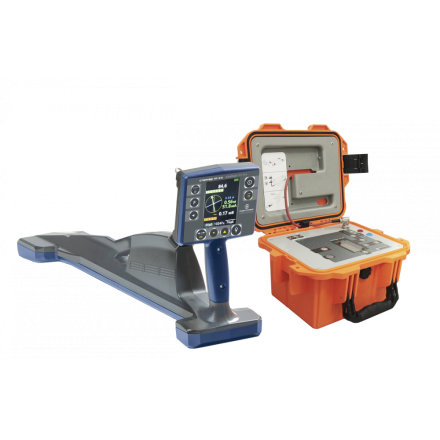

Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя "Сталкер 80-24" входит генератор ГТ-80 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.
ПРЕИМУЩЕСТВА ТРАССОИСКАТЕЛЯ РАДИО-СЕРВИС СТАЛКЕР 80-24 с GPS/ГЛОНАСС МОДУЛЕМ (Li-Ion)
- Функция "Компас" - схематическое отображение на дисплее приемника двух коммуникаций
- Поиск положения передающих зондов и камер телеинспекции
- Трассировка и координирование местоположения во всемирной системе координат
- Встроенный GPS/ГЛОНАСС модуль
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- Связь с компьютером по Bluetooth , память на 10000 измерений
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
- Трассоискатель Сталкер 80-24 автоматически отображает глубину и силу тока (даже в пассивных режимах)
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект дефектопоисковых комплексов Сталкер: 80-14, 80-12
- Меню приемника ПТ-24 на русском, английском и китайском языках
Характеристики
| Приемник ПТ-24 | ||
Активные частоты*, Гц | 273, 526, 1024,8928, 32768 | |
Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» | |
Частоты для работы с генераторами других производителе, Гц | 491,512,982, 2000, 2048, 8440, 9828, 10000 | |
Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц | |
Погрешность показаний глубины залегания трассы, %, не более | 5 | |
Память | 10 000 точек | |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 | |
Габаритные размеры, мм, не более | 700 x 300 x 140 | |
Масса, кг, не более | 1.9 | |
Диапазон рабочих температур, °С | от -30 до +55 | |
| Генератор ГТ-80 | |
Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
Максимальная выходная мощность и ток | до 5.99 кГц – 80 Вт, 12 А от 6 до 10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
Габаритные размеры, мм, не более | 275 х 250 х 180 |
Вес со встроенными аккумуляторами, кг, не более | 8.5 |
Диапазон рабочих температур, °С | от -30 до +55 |
Комплектация
- Приемник ʺСталкерʺ ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)
- Руководство по эксплуатации на ПТ-14
- Блок питания 12 В 1 А
- Батарейный отсек 6xАА
- Bluetooth-USB адаптер
- Сумка для приемника ПТ-12, ПТ-14, ПТ-24
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Упаковка

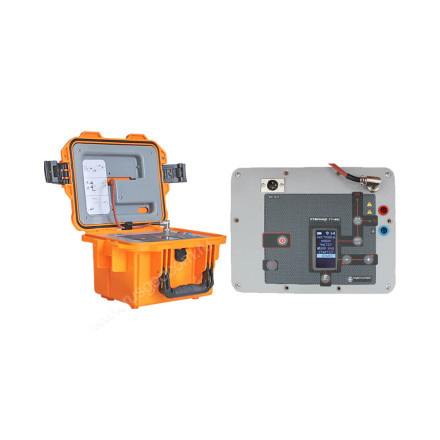

- Генератор "Сталкер" ГТ-80
- Руководство по эксплуатации на генератор ГТ-80
- Блок питания генератора 12 В, 3 А
- Кабель питания 12 В
- Штырь заземления 50 см, нержавеющая сталь
- Катушка с проводом 10 м, для генератора "Сталкер", красная
- Катушка с проводом 10 м, для генератора "Сталкер", синяя
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Сумка для принадлежностей генератора "Сталкер"
- Индивидуальная упаковка
