Описание и характеристики
Описание

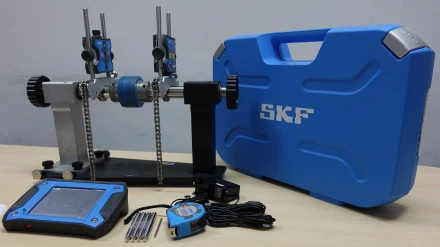

TKSA 31 с поверкой — самая доступная система SKF для простой выверки соосности валов. Эргономичный дисплейный блок с сенсорным экраном заметно упрощает работу с прибором, а отчёты о выверке различного оборудования сохраняются во встроенной библиотеке оборудования. Крупногабаритные лазерные датчики в измерительных головках устраняют потребность в предварительной выверке, а встроенный инструмент «мягкая лапа» способствует успешному выполнению выверки. Доступный практически для любого бюджета инновационный лазерный прибор для выверки соосности валов TKSA 31 оснащается такими вспомогательными функциями, как интерактивное отображение и автоматическое измерение, которые ускоряют и повышают эффективность выверки.
Выверка соосности валов повышает эксплуатационную готовность оборудования и снижает расходы на техобслуживание и производственные потери, поэтому рекомендуется практически в любой отрасли. TKSA 31 — идеальное решение для выверки соосности валов начального уровня. Интуитивно понятный в эксплуатации прибор TKSA 31 обеспечивает точную выверку и является экономичным решением.
ПРЕИМУЩЕСТВА ЦЕНТРОВЩИКА SKF TKSA 31 с поверкой
- Простые измерения выполняются в трёх положениях (9-12-3 часа) с возможностью поворота вала на 40° относительно каждого положения.
- Высокая доступность поддерживается использованием стандартных процедур и основных функций выверки, что ускоряет процесс и повышает его эффективность.
- В режиме «автоматического измерения» без вмешательства оператора определяется положение головок и замер выполняется, когда головки находятся в правильном положении.
- По результатам каждой выверки создаются автоматические отчёты, которые можно сопроводить комментариями. Все отчёты могут быть экспортированы в формат PDF.
- Интерактивный обзор делает измерения интуитивно понятными и упрощает центровку оборудования в горизонтальной и вертикальной плоскостях.
- Библиотека оборудования содержит обзор всего оборудования и отчётов выверки. Это упрощает идентификацию машины и повышает эффективность процедуры выверки.
Характеристики
| Датчики | 29 мм (1,1 дюйма) Линейная ПЗС-матрица; электронный инклинометр ±0,5° |
| Связь | USB-кабели (входят в комплект) |
| Расстояние для измерения | от 70мм до 2 м (до 4-х с удлинителями) |
| Погрешность измерения/ Отображаемое разрешение (Цена деления шкалы) | <0,5 % ±5 мкм / 10 мкм |
| Тип дисплея | 5,6 дюймовый, цветной резистивный сенсорный ЖК-экран |
| Обновление ПО | через USB-накопитель |
| Диаметры валов | От 20 до 150 мм (в состоянии из коробки) До 300 мм (с дополнительными удлинительными цепями) |
| Макс. рекомендуемая высота муфты | 105 мм с входящими в комплект удлинителями (195 мм опционально) |
| Система крепления | 2 × V-образных кронштейна; 2 × цепи 400 мм; 4 × резьбовых стержня 150 мм; 4 × удлинителя 90 мм (опционально) |
| Программы измерения | 3 позиции на 9–12–3 часа |
| Корректировка соосности | Изменения значений в режиме реального времени для исправления положения оборудования в вертикальной и горизонтальной плоскостях |
| Отчёт о выверке соосности | Автоматический отчёт в формате PDF экспортируется посредством USB-накопителя |
| Время работы | Дисплей: до 7 часов постоянной работы с подсветкой 100 % (аккумулятор LiPo 5000 мАч) |
| Размеры кейса | 530 × 110 × 360 мм (20,9 × 4,3 × 14,2 дюйма) |
| Общий вес (вкл. кейс | 4,75 кг |
| Рабочая температура | от 0 до 45 °C |
| Класс защиты IP | IP54 |
| Калибровочный сертификат | срок действия 2 года |
| Гарантия | 2 года |

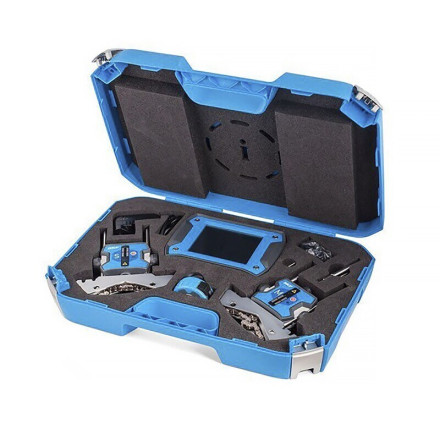

Комплектация
- TKSA 31 Дисплейный блок
- TKSA 31 S Измерительный блок (для стационарной части машины)
- TKSA 31 M Измерительный блок (для перемещаемой части машины)
- V-кронштейна с цепями
- Ключ для затяжки цепей
- Рулетка 5 метров
- 12V DC 3A Блок питания
- Адаптеры для розеток (US, UK, EU, AUS)
- Micro USB to USB кабели
- Руководство по эксплуатации
- Индивидуальная упаковка
