Описание и характеристики
Описание
Предназначен для определения твердости резины по Шору А в соответствии с ГОСТ 263.

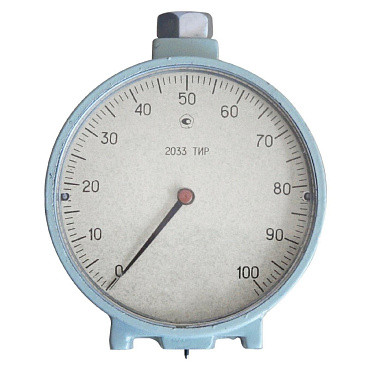

Определение твёрдости заключается в измерении сопротивления резины погружению в нее индентора (наконечника). При внедрении наконечника в испытуемый образец стрелка прибора поворачивается на соответствующий угол, выраженный на шкале в единицах твёрдости по Шору А.

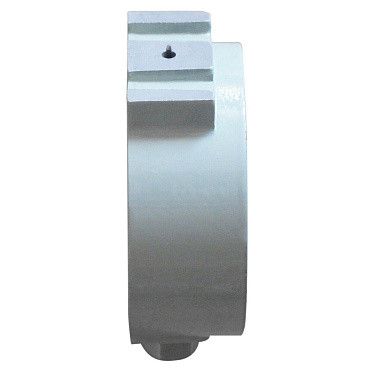

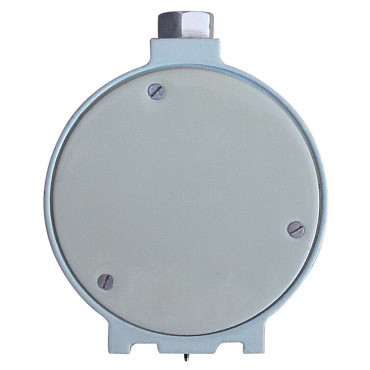

Твердомер состоит из корпуса 5 и механизма измерения силы и деформации; механизм монтируют на плате 10 и крепят к корпусу тремя винтами. Через нижнее отверстие в корпусе 5 проходит индентор 18, который ввертывают в резьбовое отверстие рейки 11 и закрепляют в данном положении винтом 12.
Рейка 11 перемещается в шариковых направляющих кронштейна 3. В верхней части рейки закреплена опора 16, на винтовую часть ее навернута и опирается пружина сжатия 15. Верхний конец пружины 15 опирается на торец регулировочного винта 13.
При перемещении рейки 11 поворачивается трибка 2 с зубчатым колесом 1 и трибка 9 с насаженной на ее конец стрелкой 6. В корпус 5 ввинчена головка 4, служащая для нажатия на прибор при определении твёрдости и для присоединения твердомера к настольному приспособлению с постоянным усилием прижима к образцу.
При нажатии твердомера на испытуемую поверхность индентор 18 через рейку 11 и опору 16 передает усилие сопротивления материала на пружину 15, деформируя ее. Перемещение индентора передается через рейку 11 и зубчатую передачу на стрелку прибора, которая повертывается на определенный угол, выраженный на шкале единицами твердости. При перемещении индентора до уровня опорной поверхности твердомера стрелка повертывается на 280°, что соответствует 100 делениям шкалы прибора.
Все приборы для измерения твердости резины по Шору А модели 2033 ТИР выпуска до 2004г имеют межповерочный интервал 1 год, все твердомеры 2033 ТИР выпуска после 2004г имеют межповерочный интервал 6 месяцев. Выпуск приборов для измерения твердости резины по Шору А модели 2033 ТИР прекращён в 2011 г.
Характеристики
Наименование параметров |
2033ТИР |
Модификация ИТ 5078 |
Диапазон измерения твердости по Шору А, ед. твердости: | от 0 до 100 |
|
Предварительная нагрузки, Н | 0.549±0,080 |
|
Предельная нагрузки, Н | 8,063±0,080 |
|
Цена деления отсчетного устройства, ед. твердости | ±1 |
|
Вылет индентора от опорной поверхности при нулевом показании, мм | 2,50±0,04 |
|
Пределы допускаемой погрешности перемещения инден- тора в любой точке шкалы прибора, мм | ±0,025 (1 деление шкалы) |
|
Усилие создаваемое грузом, Н |
- |
12,5±0,1 |
Выдержка времени под нагрузкой, с |
- |
от 0,1 до 99 |
Рабочий ход стола, мм: |
- |
(8±2) |
Рабочее пространство, мм: расстояние от стола до индентора; расстояние от оси индентора до колонки |
регулируемое от 0 до 90 не менее 100 мм |
|
Габаритные размеры, мм, не более: длина×ширина×высота |
28×74×96 |
240×250×460 |
Масса прибора, кг, не более: |
0,25 |
8 |
Полный средний срок службы, лет, не менее | 10 |
|
Вероятность безотказной работы за 1000 ч | 0,92 |
|

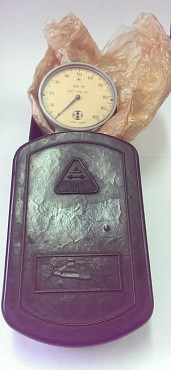

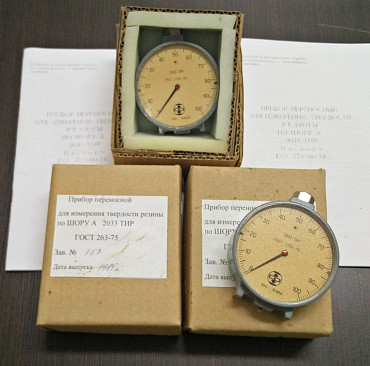

Комплектация
- Твердомер 2033 ТИР
- Руководство по эксплуатации
- Индивидуальная упаковка
