Описание и характеристики
Описание
Твердомер переносной Польди для стали (далее твердомер) предназначен для измерения сравнительной и пластической твёрдости по Бринеллю при температуре от минус 10 до плюс 50 0С методом ударного отпечатка. Метод основан на внедрении в поверхности контрольного бруска и испытуемого образца (объекта) стального шара для испытания стали с твёрдостью ≤НВ 350. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

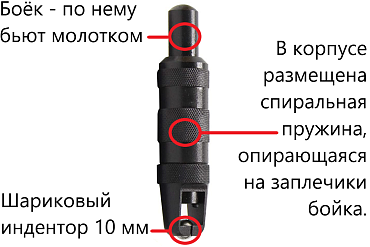

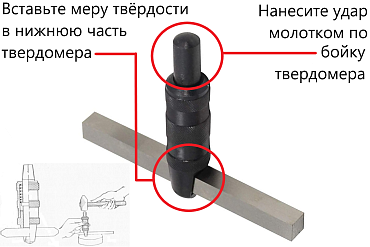

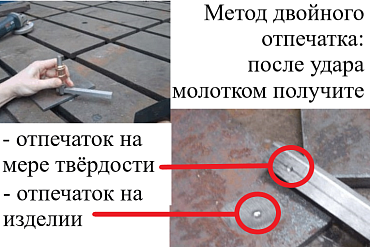

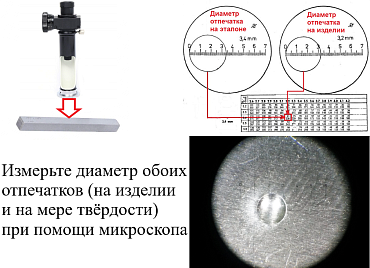

Твердомер переносной Польди ударного действия для стали производит измерение твёрдости методом ударного отпечатка по ГОСТ 18661 – 73. Метод Польди (метод двойного отпечатка шарика) – при ударе молотка по верхней части твердомера стальной шарик диаметром 10 мм вдавливается одновременно в контролируемую деталь и эталонный брусок (меру твёрдости), образуя при вдавливании лунки на обоих изделиях. После этого с помощью микроскопа производится измерение диаметров отпечатков (лунок) и твёрдость детали по Бринеллю определяется с помощью таблиц, прилагаемых к твердомеру.
ПРЕИМУЩЕСТВА ТВЕРДОМЕРА ВОСТОК-7 Польди переносной Бринелль
- Имеет меньшую погрешность при испытании металлов с высокой шероховатостью по сравнению с другими твердомерами, т.к. диаметр отпечатка (лунки) значительно больше и относительная погрешность меньше. Больший размер отпечатка при одинаковой точности измерения позволяет получать меньшую относительную погрешность.
- Позволяет точнее определять твёрдость при не полностью сошлифованном обезуглероженном слое, так как даёт большую глубину сегментного отпечатка (лунки) по сравнению с переносными твердомерами статического и динамического действия.
- Единственный тип твердомера, измерение твёрдости которым разрешено в ГОСТ при температурах от -10 до +50 гр. Цельсия, в то время как всеми другими типами твердомеров диапазон допустимых температур при измерениях в ГОСТ от +10 до +25 гр. Цельсия.
ВАЖНО! Минимальная толщина испытуемого образца или слоя должна быть больше диаметра отпечатка в 1.2 раза. Минимальная толщина испытуемого образца должны быть не менее 10-кратной глубины отпечатка. Расстояние между центром отпечатка и краем образца (объекта) и контрольного стального бруска или краем соседнего отпечатка должно быть не менее 2.5 диаметра отпечатка.
Характеристики
Измерение твёрдости методом ударного отпечатка (метод Польди – двойного отпечатка) в соответствии с ГОСТ 18661 – 73 |
да |
Шкала Бринелля – измеряемый диапазон: · Стальной шарик с твёрдостью ~ 850 HV10 · Твёрдосплавный шарик с твёрдостью ~ 1500 HV10 |
от 150 до 450 HB от 150 до 650 HB |
Погрешность по шкале Бринелля |
от ±5 до 7 % |
Диаметр индентора (стального шарика) |
10 мм |
Ресурс индентора-стального шарика с твёрдостью ~ HV 850 (минимальное кол-во измерений) |
500 |
Шероховатость контролируемой поверхности, не более (Ra) |
8 мкм |
Радиус кривизны измеряемой поверхности без использования, не менее |
50 мм |
| Диапазон температур: · При измерении твёрдости согласно требованиям ГОСТ 18661-73 · При транспортировке и хранении твердомера | от -10 до +50 гр.С от -50 до +70 гр.С |
Минимальное расстояние между: · Центрами соседних точек измерений (лунками) Центром точки измерения и краем поверхности изделия |
10 мм 5 мм |
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
20 мм |
Кратность отсчётного микроскопа |
20Х |
Эталонный брусок (мера твёрдости) с 2-мя рабочими поверхностями (имеют поверочные отпечатки) |
197±17 HBS |
Количество измерений на эталонном бруске (мере твёрдости) размером 12*12*150 |
~40 |
Масса твердомера (без меры твёрдости) |
330 гр. |
Габаритные размеры (В*Ш) |
110 х 25 мм |
Масса приборного ящика из дерева с укомплектованным твердомером |
1400 гр. |
Габаритные размеры приборного ящика из дерева (В*Ш*Г) |
83 х 220 х 155 мм |
Гарантийный срок эксплуатации |
1 год |
Ресурс (наработка) твердомера, не менее |
7 лет |
Комплектация

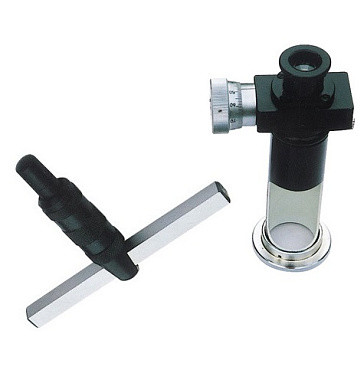

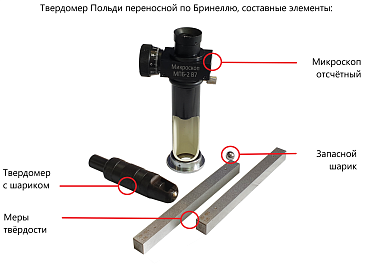

- Твердомер ВОСТОК-7 Польди переносной Бринелль
- Отсчётный микроскоп (аналог МПБ-2)
- Эталонный брусок (мера твёрдости 197±17HBS)
- Паспорт

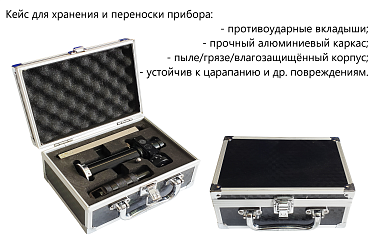

- Кейс для хранения и переноски прибора
- Индивидуальная упаковка
Дополнительная комплектация
- МТП-В7 мера твёрдости эталонная Польди по шкале Бринелль (поверке не подлежат)
