Описание и характеристики
Описание
Полуавтоматический микротвердомер IRHD разработан и изготовлен в соответствии с ISO 48:2 - Метод M.
Метод M, по сути, является уменьшенной версией метода N, позволяющей проводить испытания более тонких и компактных образцов. Он подходит для эластомеров с твердостью от 35 до 85 IRHD, но также может использоваться для эластомеров с твердостью от 30 до 95 IRHD.
Твердость измеряется по глубине вдавливания сферического индентора с заданным усилием в резиновый образец. Прибор может автоматически выполнить однократное испытание. Помимо измерения твердости стандартного резинового образца, он также может измерять твердость уплотнительных О-образных колец.

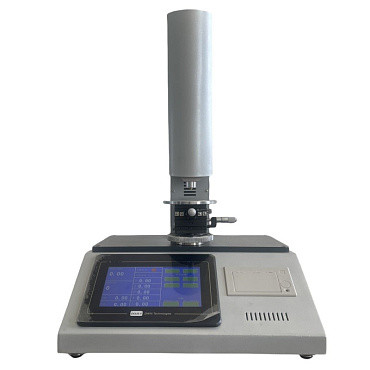

ПРЕИМУЩЕСТВА ТВЕРДОМЕРА ВОСТОК-7 В7 - IRHD M
- Использование координатного стола по оси XY облегчает точную настройку точек измерения при тестировании небольших образцов, таких как уплотнительные кольца
- Измерительную платформу можно поднимать и опускать для измерения образцов различной толщины
- Благодаря встроенной операционной системе с сенсорным управлением интерфейс интуитивно понятен и прост в использовании, что упрощает управление
- Японский сервопривод позиционирования обеспечивает точное измерение
- Оснащен микропринтером, поддерживающим 5 точек вывода на образец одновременно
Характеристики
Характеристика | Значение |
Шарик (индентора): | 0.395±0.005 (мм) |
Оправка: | 3.35±0.15 (мм) |
Контактное усилие: | 8.3±0.5 (мН) |
Усилие вдавливания: | 145±0.5 (мН) |
Общее усилие: | 153.3±1.0 (мН) |
Усилие на опоре: | 235±30 (мН) |
Стандартная толщина образца (мм): | 2 (можно укладывать в два слоя) |
Минимальная толщина образца (мм): | 1 |
Максимальная толщина образца (мм): | 15 |
Минимальный диаметр для измеряемого уплотнительного кольца (мм): | 0.8 |
Диаметр платформы (мм): | 97 ±0.5 |
Высота подъема платформы (мм): | 15 ±1 |
Высота подъема измерительной головки (мм): | 10 |
Время измерения (секунд): | 30 |
Разрешение индикации (IRHD): | 0.1 |
Точность измерения (IRHD): | ±1.5 |
Диапазон индикации (IRHD): | от 10 до 100 |
Диапазон измерений (IRHD): | от 30 до 95 |
Напряжение питания: | 24 В постоянного тока |
Размер оборудования (мм): | 450 х 240 х 300 |
Вес (кг): | 20 |
Комплектация
- Твердомер ВОСТОК-7 В7 - IRHD M
- Платформа
- Измерительный модуль
- Система управления
- Паспорт
- DC Adapter
- Бумага для термопринтера
- Руководство по эксплуатации
- Индивидуальная упаковка
