Описание и характеристики
Описание

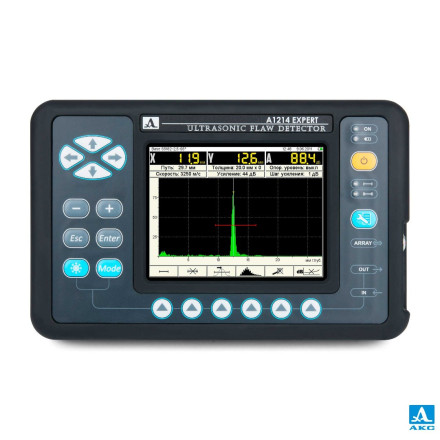

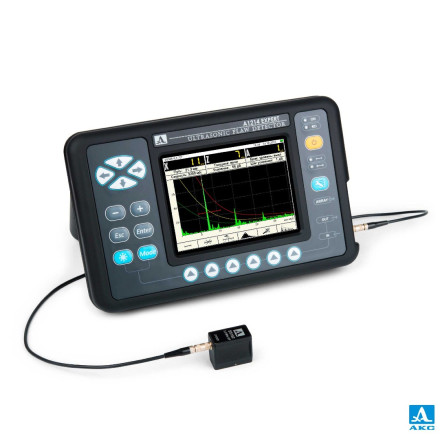

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
НАЗНАЧЕНИЕ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА АКС А1214 EXPERT
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА АКС А1214 EXPERT
- Большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
- Самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- Диапазон рабочих температур: от -30°С до +50° С
- Максимальное время непрерывной работы - 18 часов
- Вес дефектоскопа с аккумулятором - 1,8 кг
- Быстросъемный аккумулятор
- Полностью цифровой тракт
- Интуитивный интерфейс настройки и работы с прибором
- Ударопрочный корпус, степень защиты по IP65
- Антискользящее прорезиненное покрытие электронного блока
- Большая библиотека настроек (100 конфигураций)
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
Характеристики
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0.5 до 15 МГц |
| Отклонение рабочих частот от номинальных | ± 10 % |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0.02 H +1) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0.03 H + 1) мм |
| дальности по поверхности L | ±(0.03 L+1) мм |
| Диапазон измерений временных интервалов на частоте 2.5 МГц | от 0 до 1 900 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0.1+0,0001 Тизм) мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11.1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 18 ч |
| Диапазон рабочих температур | от -30 до +55 ºC |
| Тип дисплея цветной | TFT |
| Разрешение дисплея | 640 х 480 |
| Габаритные размеры электронного блока: | 260 х 166 х 80 мм |
| Масса с аккумулятором: | 1.8 кг |

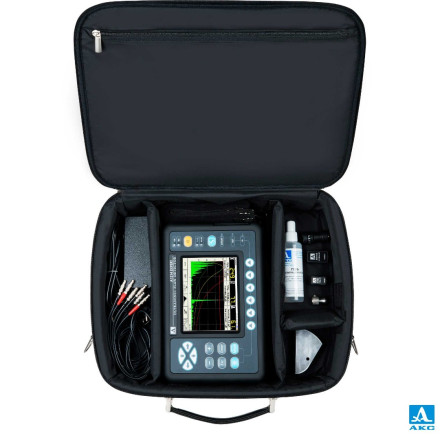

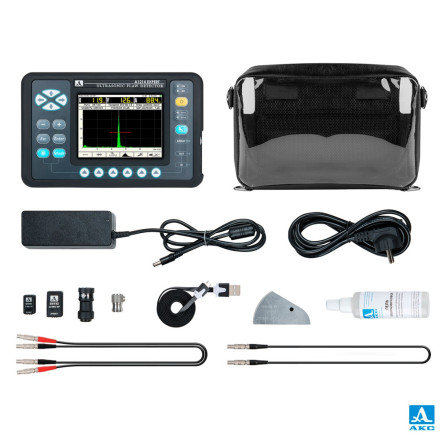

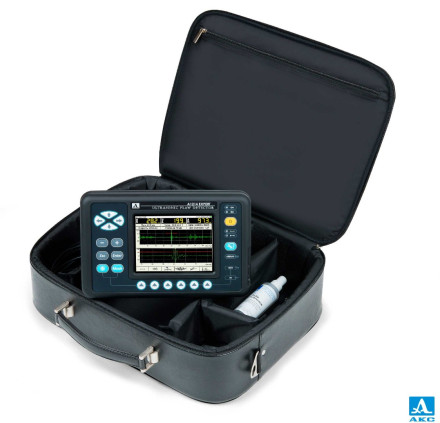

Комплектация
- Электронный блок УЗ дефектоскопа со съёмным аккумулятором
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Сетевой адаптер с кабелем 220В - 15В
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Чехол E14
- Гель УЗ -30...+100 °C, 0,1 кг
- Сумка Е14
- Руководство по эксплуатации
- Индивидуальная упаковка
