Описание и характеристики
Описание

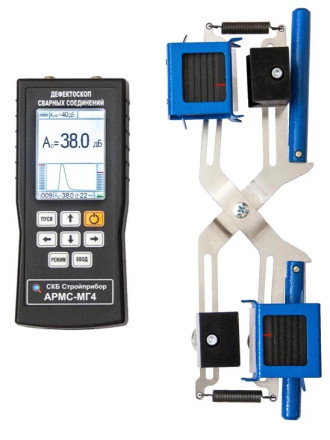

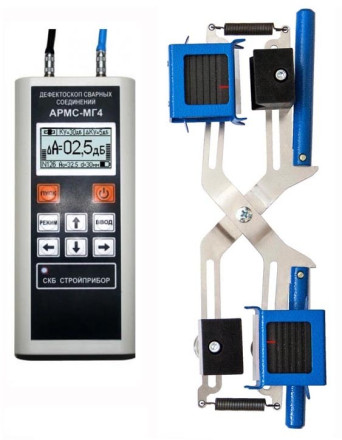

Ультразвуковой дефектоскоп Стройприбор АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.

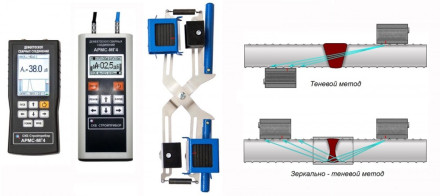

При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство "Клещи" по ГОСТ 23858;

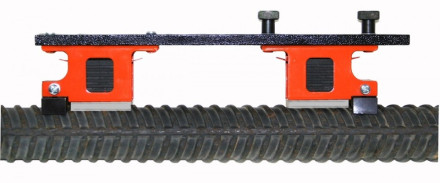

- механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.
Ультразвуковой дефектоскоп Стройприбор АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
С 1.11.2019 года освоен выпуск новой версии ультразвуковой дефектоскопа Стройприбор АРМС-МГ4 с увеличенным цветным дисплеем, более эргономичным корпусом, удобным пользовательским интерфейсом. Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
Характеристики
| Наименование характеристик | АРМС-МГ4 |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 |
| Границы линейности динамического диапазона, дБ | от 15 до 45 |
| Диапазон установки коэффициента усиления (с шагом), дБ | от 5 до 75 (1; 5; 10) |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ±1 |
| Частота зондирующего импульса, МГц | 2.5±0.2 |
| Номинальное значение угла ввода ПЭП, градус | 65 |
| Габаритные размеры, не более: | |
| - электронного блока, мм | 175 × 78 × 25 |
| - механического устройства с датчиками, мм | 300 × 100 × 80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В | 3.7 |
| Потребляемый ток в режиме измерения, мА, не более | 390 |
| Потребляемый ток в остальных режимах, мА, не более | 94 |
| Масса дефектоскопа, кг, не более | 2 |
| Средний срок службы, лет | 10 |

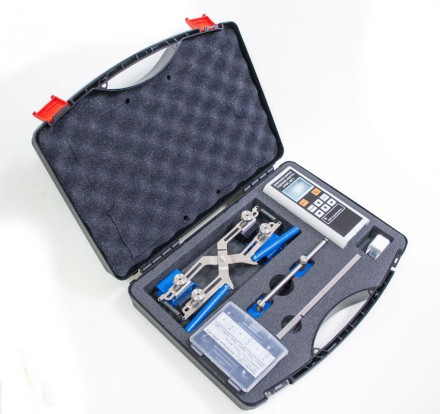

Комплектация
- Ультразвуковой дефектоскоп Стройприбор АРМС-МГ4
- Пьезоэлектрические преобразователи (ПЭП) – 2 шт.
- Клещи для крепления ПЭП
- Зарядное устройство
- Коаксиальные кабели
- Протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт)
- Приспособление для контроля сварных швов листового проката
- Контрольный образец
- Кабель связи с ПК
- USB-флеш накопитель с программным обеспечением
- Индивидуальная упаковка
