Описание и характеристики
Описание

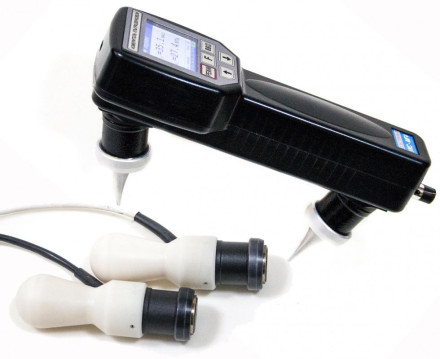

Ультразвуковой дефектоскоп Стройприбор УКС-МГ4 предназначен для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжен устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.
При работе с ультразвуковым дефектоскопом Стройприбор УКС-МГ4 используется поверхностный метод прозвучивания.
ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА СТРОЙПРИБОР УКС-МГ4:
- Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
- Определение прочности строительных материалов по установленной градуировочной зависимости
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
- Возможность установки индивидуальных градуировок для различных видов стройматериалов
- Определение глубины трещин
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов)
- Передача информации, полученной в результате измерений, на ПК
Электронный блок ультразвукового дефектоскопа Стройприбор УКС-МГ4 совмещен с преобразователями для поверхностного прозвучивания (база 120 мм), что обеспечивает удобство в работе, малые габариты и вес.

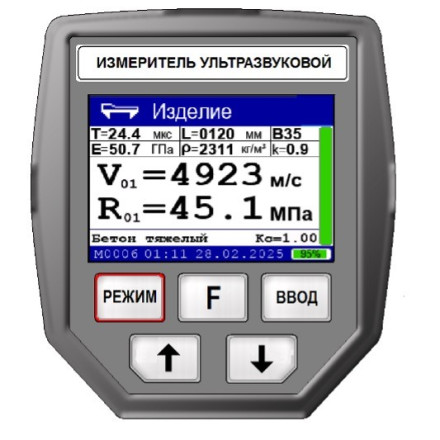

С 10.01.2020 г. освоен выпуск новой версии ультразвукового дефектоскопа Стройприбор УКС-МГ4 с увеличенным цветным дисплеем и регулируемой подсветкой.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА СТРОЙПРИБОР УКС-МГ4:

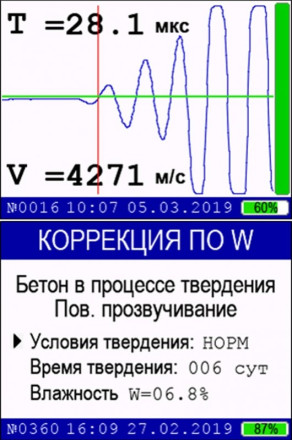

- Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
- Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
- Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора
Область применения ультразвукового дефектоскоп Стройприбор УКС-МГ4 - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
Характеристики
| Наименование характеристики | УКС-МГ4 (цветной дисплей) |
| Диапазон измерений времени распространения УЗК, мкс | от 15 до 150 |
| Дискретность индикации времени распространения УЗК, мкс | 0.1 |
| Диапазон измерения скорости УЗК, м/с | от 1000 до 8000 |
| Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс. |
t = ±(0.01 t + 0.1) |
| Амплитуда напряжения генератора зондирующих импульсов , В | 500±100 |
| Рабочая частота колебаний, кГц | 70±15 |
| Габаритные размеры, мм | |
| - электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; | 230 х 130 х 73 |
| Масса прибора, кг | 0.55 |
| Продолжительность непрерывной работы прибора, ч, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Полный средний срок службы, лет | 10 |
Комплектация
- Ультразвуковой дефектоскоп Стройприбор УКС-МГ4
- Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания
- Контрольный образец
- Кабель связи с ПК
- Программное обеспечение
- Руководство по эксплуатации
- Индивидуальная упаковка
