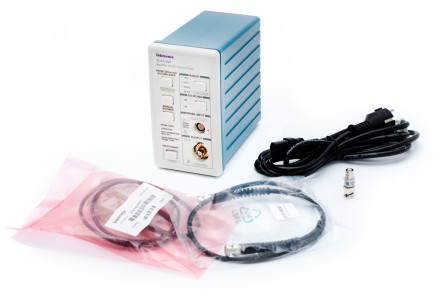

Усилитель токовых пробников Tektronix TCPA300

TCPA300 - Усилитель для токовых пробников

Усилитель TCPA300 используется совместно с токовыми пробниками серий TCP312A, TCP305A и TCP303 для расширения возможностей измерения тока в широком диапазоне, охватывающем как малые токи в миллиамперах, так и очень высокие токи.

Основные характеристики:

• Предназначен для AC/DC измерений.
• Совместим с осциллографами Tektronix.

Совместимые токовые пробники и максимальные значения тока (при использовании с TCPA300):

• TCP312A:
  • DC (постоянный): 30 A
  • RMS (синусоидальный): 21.2 A
  • Пиковый: 50 A
• TCP305A:
  • DC (постоянный): 50 A
  • RMS (синусоидальный): 35.4 A
  • Пиковый: 50 A
• TCP303:
  • DC (постоянный): 150 A
  • RMS (синусоидальный): 150 A
  • Пиковый: 500 A

Габаритные размеры:

• Длина: 173 мм
• Ширина: 167 мм
• Высота: 91.4 мм

Масса:

• 1.14 кг

Условия эксплуатации:

• Рабочая температура: от 0 °C до +50 °C

Области применения:

Измерение постоянного и переменного тока в различных электронных схемах и устройствах, требующих анализа токовых характеристик.
