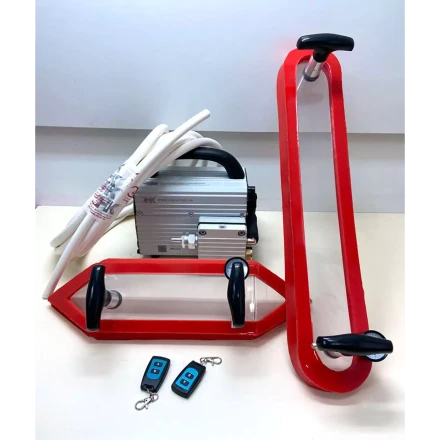

Установка контроля герметичности ЭКСПЕРТ НК (базовый комплект)

Установка контроля герметичности "ЭКСПЕРТ НК" может быть собрана на базе насоса ПОЛИГАН или НВМ-5 и предназначена для откачки из герметичных объемов воздуха, неагрессивных к материалам конструкции газов, паров и парогазовых смесей, не содержащих механических загрязнений от атмосферного до предельного остаточного давления.

Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Контроль герметичности с применением установки основан на пузырьковом методе и сводится к следующим этапам:

1. Нанесение на контролируемую поверхность пенопленочного индикатора.
2. Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума.
3. Визуальный контроль, потока пузырьков в местах образования течей.

Насосы ПОЛИГАН и НВМ-5, которыми комплектуется наборы, изготавливаются в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150-69 и предназначены для эксплуатации во взрыво-пожаробезопасных помещениях при атмосферном давлении окружающей среды от 630 до 800 мм рт.ст. и температуре окружающей и откачиваемой сред от +10°С до +35°С.

Питание двигателя насоса от сети однофазного переменного тока напряжением 220 В и частотой 50 Гц.

Быстрота действия и предельное остаточное давление насоса обеспечиваются при нормальных значениях климатических факторов окружающей и откачиваемой сред по ГОСТ 15150-69 и качестве электрической энергии по ГОСТ 13109-87.

Установка контроля герметичности "ЭКСПЕРТ НК" в комплектации "экспертный комплект" поставляется с вакуумным насосом ПОЛИГАН, который имеет встроенный электронный блок дистанционного управления, воздушный фильтр грубой очистки и позволяет с помощью дистанционного пульта управления (брелка) включать как откачку воздуха, так и впуск воздуха.

Отличительные особенности:

• Собственная запатентованная конструкция для удобства контроля и уменьшение энергозатрат дефектоскописта.
• Ведение контроля без предварительной подготовки контролируемой поверхности.
• Возможность замены рамок для контроля изделий различной формы.
• Возможность контроля сразу после проведения сварочных работ.
• Ведение контроля при одностороннем доступе без подачи испытательного давления.
• Увеличенный ресурс работы двигателя вакуумного насоса*.
• Фильтр грубой очистки*.
• Пульт дистанционного управления насосом и блоком регулировки давления*.
