Описание и характеристики
Описание
Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ.
Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта .ПН-20 (в дальнейшем устройство) и содержит сведения, необходимые для правильной эксплуатации, меры безопасности и методику проверки.
ПРЕИМУЩЕСТВА УСТРОЙСТВА ИСПЫТАТЕЛЬНОГО ПН-20
- Автоматический выбор диапазонов измерения
- Защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений
- Программируемое время измерения сопротивления от 1 до 60 минут
- Выбор функции автоматической остановки испытания при возникновении пробоя
- Индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие
- Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40
- Высокая помехоустойчивость в измеряемой цепи
- Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений
- Жидкокристаллический дисплей
- Индикация состояния внутреннего источника питания
- Система защиты аккумулятора от перезаряда
- Защита от неправильного включения
- Память до 50 результатов испытаний
Характеристики
| Параметр | Значение |
|---|---|
| Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
| Предел измерения сопротивления | до 20 ГОМ |
| Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
| Показания тока утечки | от 0,05 до 800 мкА |
| Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
| Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
| Рабочая температура | от - 20°С до +50°С |
| Размер (ШхГхВ) | 275х250х180 мм |
| Масса | 4,9 кг |
Комплектация

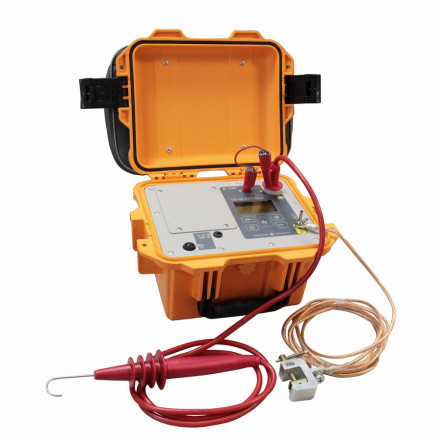

- Устройство испытательное ПН-20 со щупом
- Блок питания 12 В 1 А
- Кабель измерительный высоковольтный 1,8 м, со щупом
- Кабель подключения экрана 0,2 м
- Кабель заземления 3 м, со струбциной
- Сумка для аксессуаров ПН-20
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендРадио-сервис
Габариты275 × 250 × 180 мм
