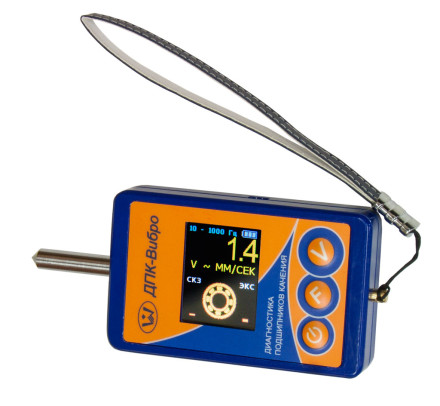

Виброметр ДПК-Вибро

Описание

Виброметр ДПК-Вибро измеряет интегральные параметры вибрации оборудования при помощи встроенного вибродатчика. Такие измерения могут производиться в размерности виброускорения A (м/с2), виброскорости V (мм/с) и виброперемещения S (мкм). Тип контролируемого параметра оперативно выбирается пользователем «на месте». Такие измерения вибрации обычно производятся в стандартном диапазоне частот, от 10 и до 1000 Гц.

На основании математической обработки ударных импульсов в приборе дается оперативное заключение о техническом состоянии рабочих поверхностей контролируемого подшипника.

В режиме диагностики подшипников качения на экране прибора показывается подшипник качения. Дополнительно, слева и справа показываются значения СКЗ измеренного вибросигнала и значение «эксцесса вибросигнала» (интенсивности ударных импульсов в контролируемом подшипнике). Большое значение эксцесса является признаком наличия внутренних дефектов.

В режиме диагностики подшипников качения итоговая информация о техническом состоянии контролируемого подшипника отображается не только в цифровом виде, но скоростью вращения картинки подшипника на экране прибора, а также его цветом – зеленым, желтым, или красным. При этом меняется цвет не только у подшипника, но и у столбиков СКЗ виброскорости и эксцесса сигнала.

«ДПК-Вибро» позволяет проводить оперативную диагностику дефектов вращающегося оборудования. Для этой цели пользователь имеет возможность просматривать на экране и анализировать форму вибрационного сигнала и его спектр. Эта информация очень полезна, так как позволяет идентифицировать все основные дефекты вращающегося оборудования.

Сигналы и спектры могут быть сохранены в памяти прибора для передачи на компьютер и дальнейшего углубленного анализа. Прибор позволяет сохранять в памяти 50 сигналов или спектров. Сигналы и спектры анализируйте в экспертной системе «Атлант».

Виброметр «ДПК-Вибро» имеет специальную модификацию «ДПК-Вибро-Лифт», предназначенную для контроля работы и диагностики состояния лифтового оборудования.

Кроме проведения диагностики состояния приводного электродвигателя и редуктора, с его помощью можно измерять важный эксплуатационный параметр – ускорение и замедление лифтовой кабины.

Прибор просто прижимается к стенке кабины и регистрирует полный цикл работы лифта, основными элементами которого являются разгон и торможение. При этом на экране прибора сразу же показываются значения максимальных ускорений разгона и торможения. График движения лифтовой кабины можно сохранить в памяти прибора и распечатать при помощи имеющегося программного обеспечения.

Для удобства работы пользователь может выбрать в приборе два предела измерения ускорения кабины: ±1g или ±4g. Поскольку для повышения точности измерений в приборе «ДПК-Вибро-Лифт» использован датчик с увеличенной чувствительностью, максимальные значения измеряемых в режиме виброметра ускорения уменьшилось до 50 м/с2, а виброскорости - до 80 мм/с. Максимальное значение измеряемого виброметром «ДПК-Вибро-Лифт» перемещения осталось прежним - до 500 мкм.

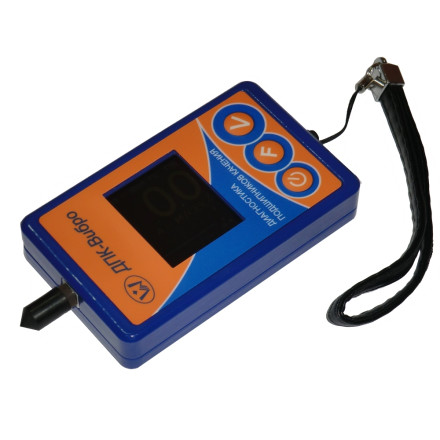

Прибор «ДПК-Вибро» очень маленький и лёгкий. При этом он имеет металлический корпус и защищённую клавиатуру. Встроенный датчик имеет щуп с резьбой М5. Вместо щупа можно использовать магнит или шпильку М5. Прибор питается от двух Ni-MH аккумуляторов размера AAA или двух батареек. Аккумуляторы заряжаются через разъём USB от сети или от компьютера. При повороте прибора изображение на экране также переворачивается, подстраиваясь под пользователя.

Характеристики

Комплектация

1. Виброметр ДПК-Вибро
2. Щуп и с ремешок для переноски
3. Сетевое зарядное устройство
4. Кабель USB - Микро USB
5. Чехол (сумка) для переноски
6. Руководство по эксплуатации
7. Индивидуальная упаковка
