Описание и характеристики
Описание
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
Характеристики
| Наименование характеристики | Значение | ||
| В7-357 | В7-220 | ||
| Диапазон измерений СКЗ | от 0.1 до 800 | от 0.1 до 199.9 | |
| виброскорости, мм/с | |||
| Диапазон измерений размаха | от 0.001 до 10 | от 0.001 до 1.999 | |
| виброперемещений, мм | |||
| Диапазон измерений амплитуд | от 0.1 до 392 | от 0.1 до 199.9 | |
| виброускорений, м/с2 | |||
| Диапазон частот при измерениях: | |||
| -виброскорости, Гц | от 10 до 1000 | от 5 до 1000 | |
| -виброперемещений, Гц | от 10 до 500 | от 5 до 500 | |
| -виброускорений, Гц | от 10 до 10000 | от 5 до 15000 | |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
|
| Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 10000 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
|
| Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
|
Наименование характеристики | Значение | |||
В7-317/В7-327 |
В7-337 |
В7-357 |
В7-220 |
|
Диапазон индицируемых скоростей вращения, об/мин |
- |
- |
от 30 до 300000 |
- |
Диапазон индицируемых собственных частот, Гц |
- |
- |
от 0,5 до 5000 |
- |
Дисплей |
1.5” |
3.5 |
3.5” |
1.5” |
Память |
- |
+ |
+ |
- |
Возможность использования щупа |
- |
+ |
+ |
+ |
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) |
- |
- |
- |
+ |
Напряжение питания от источника постоянного тока, В | 12 |
|||
Потребляемая мощность, Вт, не более | 1 |
|||
Габаритные размеры, мм, не более: длина; ширина; высота |
150 23 18 | 178 78,5 28 |
185 68 30 |
|
Масса, г, не более |
56 | 230 |
200 |
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более | от +15 до +35 98 |
|||
Время наработки на отказ, ч, не менее | 10000 |
|||
Средний срок службы, лет | 10 |
|||
Комплектация

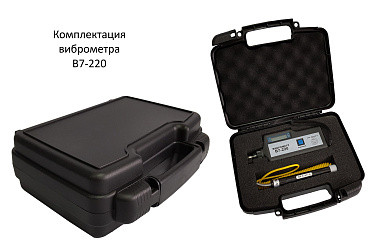

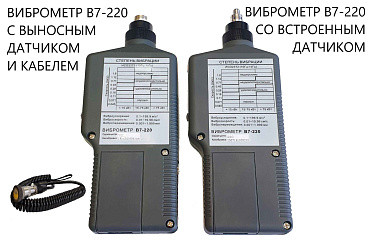

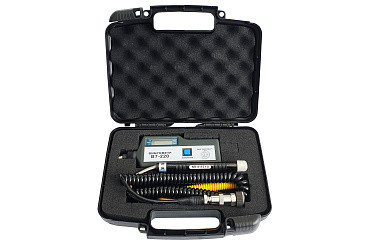

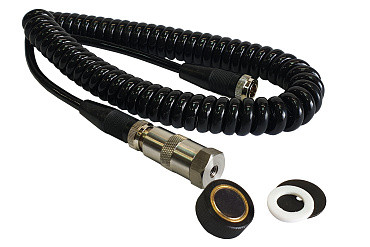

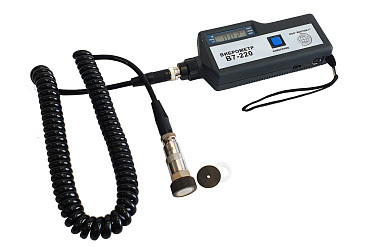

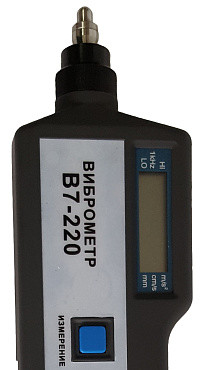

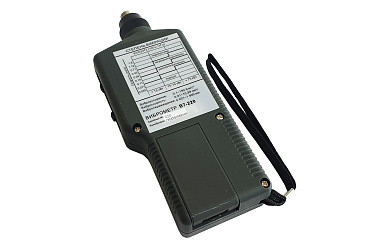

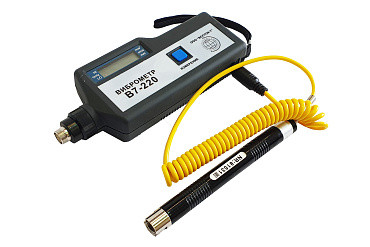

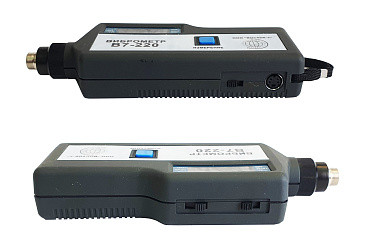

- Виброметр ВОСТОК-7 В7-220 с выносным датчиком

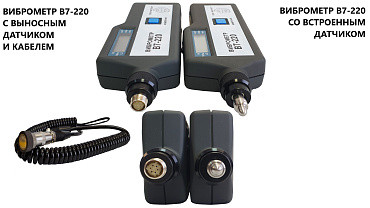

- Встроенный датчик и щуп короткий для измерений на высоких частотах
- Упаковочный кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация

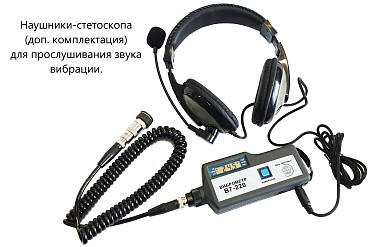

- Стетоскоп для В7-220

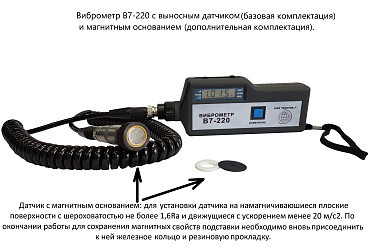

- Магнитная подставка внешнего датчика для В7-220
- Щуп удлинённый для В7-220
- Щуп укороченный для В7-220

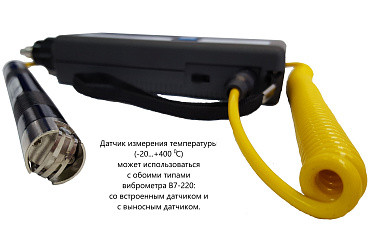

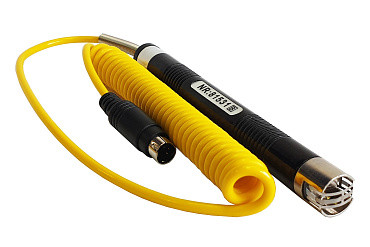

- Датчик температурный для В7-220
