Описание и характеристики
Описание
Виброметр ВОСТОК-7 В7-317 (далее виброметр) измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из датчика ускорений, встроенного в измерительный блок. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика и производит интегрирование для измерений виброскорости.
Виброметр позволяет измерять среднее квадратическое значение (СКЗ) виброскорости.

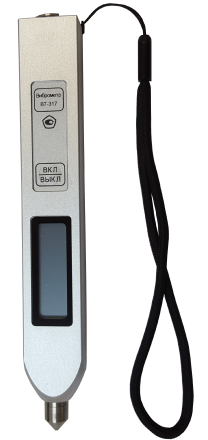

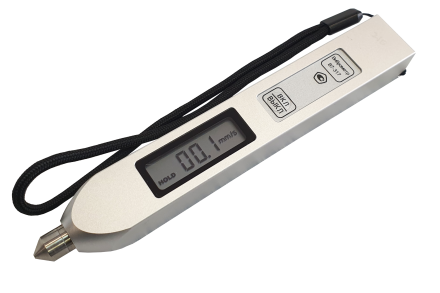

В7-317 - это карманная версия виброметра, конструктивно выполненная в виде ручки с преобразователем, встроенным в корпус прибора. Виброметр используется для измерения периодических колебаний, в частности вращающихся и возвратно-поступательных механизмов. Это ультралёгкий портативный прибор для измерения вибрации машинного оборудования и быстрой проверки состояния подшипников и шестерён. Контролируемой точкой может быть подшипник, опора подшипника или какая-либо деталь, точно передающая вибрацию машины, или ответная реакция которой на движущую силу очевидна. Для точного измерения вибраций необходимо провести испытание по 3-м разным направлениям, перпендикулярным по отношению друг к другу. Прибор не имеет блока памяти для сохранения данных, поэтому измеренные данные вибрации придётся запомнить или записать вручную.
ПРЕИМУЩЕСТВА ВИБРОМЕТРА ВОСТОК-7 В7-317
- Прибор обеспечивает быстрое измерение параметров вибрации работающего оборудования и машин в производственных условиях, балансировки подшипников качения и зубчатых передач
- Прибор используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений
- Справочная таблица с обозначением классов (уровней) вибраций механизмов на тыльной стороне прибора
- Дисплей 3,5" LCD с интервалом обновления 0,5 секунды
- Функция фиксации измерения в течение 40 секунд
- Около 5-ти часов непрерывной работы
- Функция автоотключения
- Ремешок на запястье – для комфортной работы и защиты от падений
Характеристики
Наименование характеристики | Значение | ||
В7-317 | В7-327 | В7-337 | |
Диапазон измерений СКЗ виброскорости, мм/с | от 0.1 до 199.9 | ||
Диапазон измерений размаха виброперемещений, мм | - | от 0.001 до 1.999 | |
Диапазон измерений амплитуд виброускорений, м/с2 | - | от 0.01 до 199.9 | от 0.1 до 199.9 |
Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц | от 10 до 1000 - - | от 10 до 1000 от 10 до 500 от 10 до 500 | от 10 до 1000 от 10 до 500 от 10 до 10000 |
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % | ±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот от 20 до 1000 Гц) | ±15 (в диапазоне частот от 10 до 20 Гц) ±10 (в диапазоне частот св. 20 до 1000 Гц) | |
Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % | - | ±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот от 20 до 1000 Гц) | ±10 (в диапазонах частот от 10 до 20 Гц и св. 5000 до 10000 Гц) ±5 (в диапазоне частот св. 20 до 5000 Гц) |
Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % | - | ±10 (в диапазонах частот от 10 до 20 Гц и св. 100 до 500 Гц) ±5 (в диапазоне частот св. 20 до 100 Гц) | |
Наименование характеристики | Значение | |||
В7-317/В7-327 | В7-337 | В7-357 | В7-220 | |
Диапазон индицируемых скоростей вращения, об/мин | - | - | от 30 до 300000 | - |
Диапазон индицируемых собственных частот, Гц | - | - | от 0,5 до 5000 | - |
Дисплей | 1.5” | 3.5 | 3.5” | 1.5” |
Память | - | + | + | - |
Возможность использования щупа | - | + | + | + |
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) | - | - | - | + |
Напряжение питания от источника постоянного тока, В | 12 | |||
Потребляемая мощность, Вт, не более | 1 | |||
Габаритные размеры, мм, не более: длина; ширина; высота | 150 23 18 | 178 78,5 28 | 185 68 30 | |
Масса, г, не более | 56 | 230 | 200 | |
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более | от +15 до +35 98 | |||
Время наработки на отказ, ч, не менее | 10000 | |||
Средний срок службы, лет | 10 | |||
Комплектация

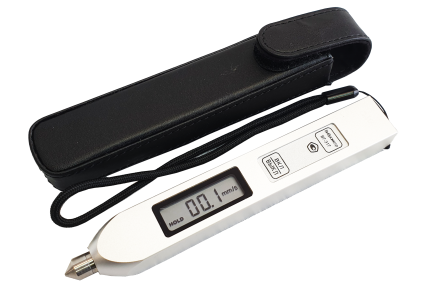

- Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)
- Кожаный чехол
- Отвёртка
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
