Описание и характеристики
Описание

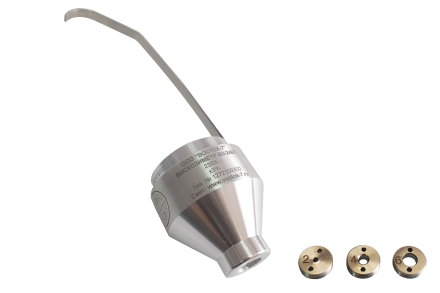

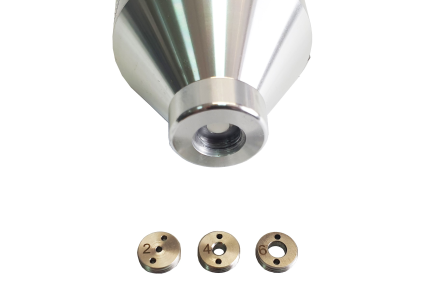

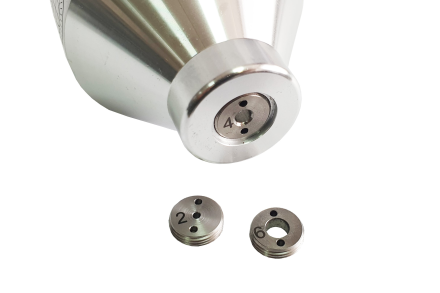

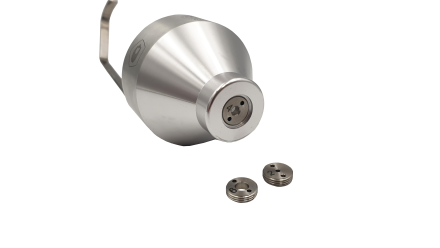

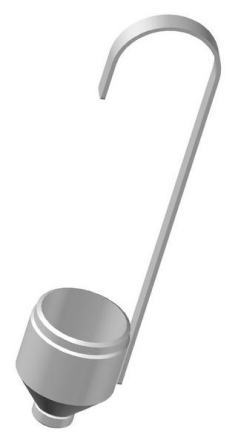

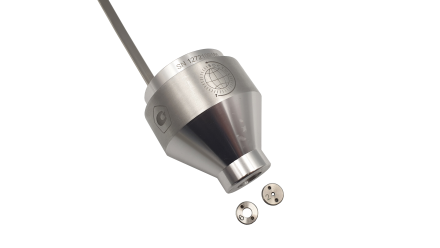

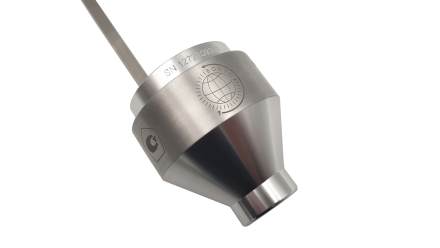

Вискозиметры ВОСТОК-7 проточные чашечные ВЗ модификации ВЗ-246П представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм. Модификация вискозиметров ВЗ-246 (исполнение 2) может изготавливаться для использования без штатива путём погружения чаши вискозиметра непосредственно в испытуемый материал, в этом случае к наименованию модификации добавляется индекс “П” - погружной тип вискозиметра. Конструктивной особенностью вискозиметров ВЗ-246П является ручка, которая крепится к резервуару вискозиметра, предназначенная для погружения вискозиметра в испытуемый материал и извлечения из него. Вискозиметры ВЗ-246П предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ) и незаменимы непосредственно на производстве.
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”)
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”)
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Принцип действия основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Характеристики
Таблица 1 - Метрологические характеристики вискозиметров ВЗ-246П
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
| В3-246, ВЗ-246П - сопло диаметром 2 мм - сопло диаметром 4 мм - сопло диаметром 6 мм | от 70 до 300 от 10 до 200 от 20 до 200 | в поддиапазонах измерений: - от 10 до 50 с включ. ±10; - св. 50 до 100 с включ. ±3,0; - св. 100 до 300 с включ. ±10 |
Таблица 2 - Технические характеристики вискозиметров ВЗ-246П
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 (В3-246П) |
|||||||||
Вместимость резервуара вискозиметра, см3 | 100 ±1 |
||||||||
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С | 20.0 ±0.2 |
||||||||
Номинальный внутренний диаметр отверстия сопла, мм |
2.000 | 4.000 | 6.000 |
||||||
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0.012 | ±0.015 | ±0.015 |
||||||
Номинальная высота сопла, мм |
4.000 | 4.00 | 4.00 |
||||||
Допускаемое отклонение от номинальной высоты сопла, мм |
±0.015 | ±0.10 | ±0.10 | ||||||
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 |
||||||
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота | 92 73 |
||||||||
Масса (без штатива), кг, не более | 0.22 |
||||||||
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 96 до 104 |
||||||||
Материал резервуара и фланца вискозиметра | Алюминий анодированный |
||||||||
Материал сопла вискозиметра | Нержавеющая сталь |
||||||||
Габаритные размеры штатива (В*Ш*Г), мм, не более | 330 х 140 х 160 |
||||||||
Масса штатива, кг, не более | 2.7 |
||||||||
Срок службы прибора, лет, не менее | 12 |
||||||||
Средняя наработка на отказ, ч, не менее | 15000 |
||||||||
| Гарантийный срок, лет, не менее | 3 |
||||||||
