Описание и характеристики
Описание

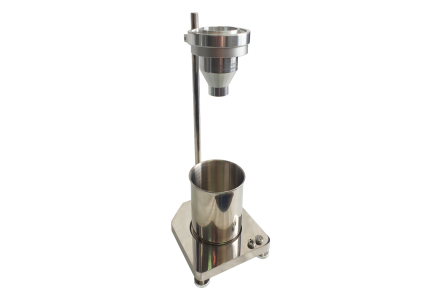

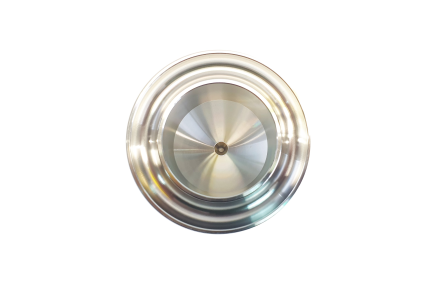

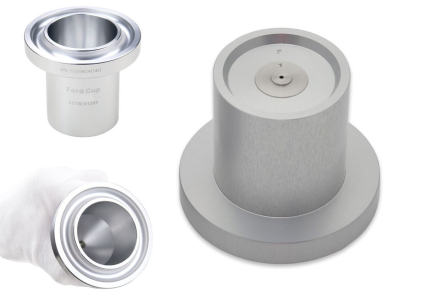

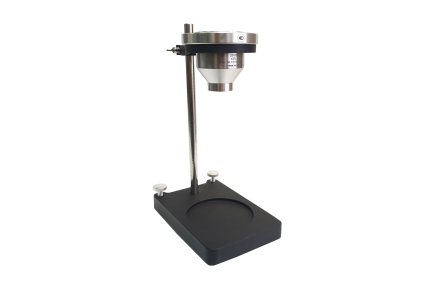

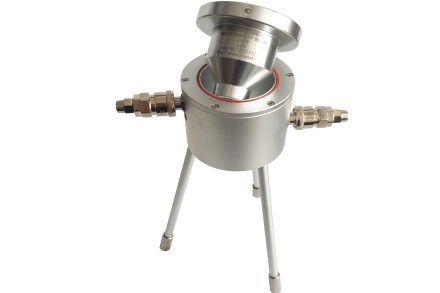

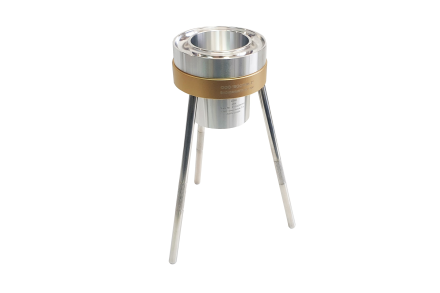

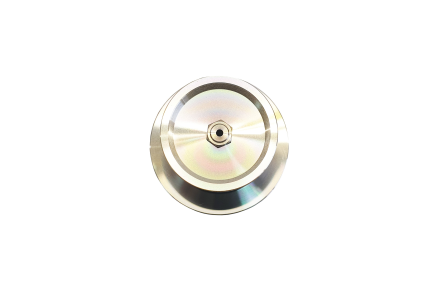

Вискозиметры ВОСТОК-7 проточные чашечные ВЗ модификации ВЗ-FORD (ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным несменным соплом диаметром 2,10; 2,80; 3,40; 4,12 и 5,80 мм соответственно, устанавливаемый на регулируемый штатив (стойку) со встроенным пузырьковым уровнем. В верхней части резервуара вискозиметра закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерений условной вязкости в соответствии с ГОСТ 8420 и стандартами ASTM D1200, D333 и D365. Обозначение модификации на изделии и при заказе: ВЗ- FORD 1101/*, где * – номер исполнения сопла в зависиомсти от его возможного диаметра для данной модификации.
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”)
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”)
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Время истечения жидкости определяют с помощью секундомера.
Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

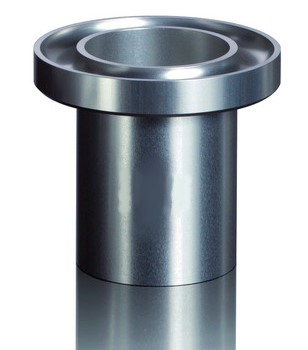

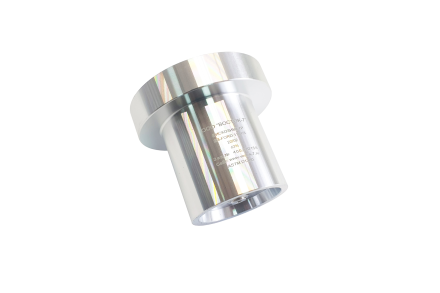

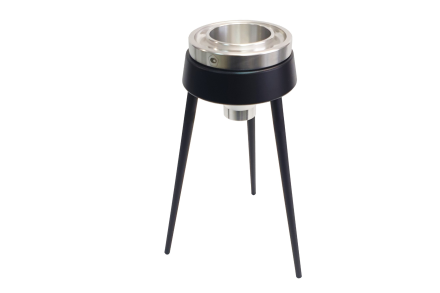

Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Характеристики
Таблица 1 - Метрологические характеристики вискозиметров ВЗ.
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
| В3-246, ВЗ-246П - сопло диаметром 2 мм - сопло диаметром 4 мм - сопло диаметром 6 мм | от 70 до 300 от 10 до 200 от 20 до 200 | в поддиапазонах измерений: - от 10 до 50 с включ. ±10 - св. 50 до 100 с включ. ±3 - св. 100 до 300 с включ. ±10 |
| В3-DIN 1108/04 (сопло диаметром 4 мм) | от 30 до 150 |
±3 |
| В3-FORD 1101/1 (сопло диаметром 2,10 мм) | от 55 до 100 |
±10 |
| В3-FORD 1101/2 (сопло диаметром 2,80 мм) | от 40 до 100 |
±10 |
| В3-FORD 1101/3 (сопло диаметром 3,40 мм) | от 30 до 100 |
±10 |
| В3-FORD 1101/4 (сопло диаметром 4,12 мм) | от 25 до 100 |
±10 |
| В3-FORD 1101/5 (сопло диаметром 5,80 мм) | от 21 до 100 |
±10 |
Таблица 2 - Технические характеристики вискозиметров ВЗ.
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 (В3-246П) | В3-DIN 1108/04 |
В3-FORD 1101/1 | В3-FORD 1101/2 | В3-FORD 1101/3 | В3-FORD 1101/4 | В3-FORD 1101/5 | |||
Вместимость резервуара вискозиметра, см3 | 100 ±1 | 100 ±1 | 102 ±2 | ||||||
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С | 20 ±0.2 | 23 ±0.5 | 25 ±0.2 | ||||||
Номинальный внутренний диаметр отверстия сопла, мм |
2 | 4 | 6 | 4 | 2.1 | 2.8 | 3.4 |
4.12 |
5.8 |
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0.012 | ±0.015 | ±0.015 | ±0.05 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
Номинальная высота сопла, мм |
4 | 4 | 4 | - | - | ||||
Допускаемое отклонение от номинальной высоты сопла, мм |
±0.015 | ±0.1 | ±0.1 | - | - | ||||
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 | от 112 до 685 | от 10 до 35 |
от 25 до 120 |
от 49 до 220 |
от 70 до 370 |
от 20 до 1200 |
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота | 92 73 | 82 73.5 |
|||||||
Масса (без штатива), кг, не более | 0.22 | 0.29 | |||||||
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 96 до 104 |
от +20 до +23 80 от 96 до 104 | от +20 до +25 80 от 96 до 104 |
||||||
Материал резервуара и фланца вискозиметра | алюминий анодированный |
||||||||
Материал сопла вискозиметра | нержавеющая сталь |
||||||||
Габаритные размеры штатива (В*Ш*Г), мм, не более | 330 х 140 х 160 |
||||||||
Масса штатива, кг, не более | 2.7 |
||||||||
Срок службы прибора, лет, не менее | 12 |
||||||||
Средняя наработка на отказ, ч, не менее | 15000 |
||||||||
| Гарантийный срок, лет, не менее | 3 |
||||||||
Комплектация
- Вискозиметры ВОСТОК-7 ВЗ-FORD 1 шт.
- Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра 1 шт.
- Штатив выбранной модели (по заказу)
- Упаковочный кейс для штатива 1 шт.
- Дополнительное оборудование и отдельные принадлежности (по заказу)
- Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм 1 шт.
- Сосуд приёмный вместимостью до 500 см 1 шт.
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
