Описание и характеристики
Описание

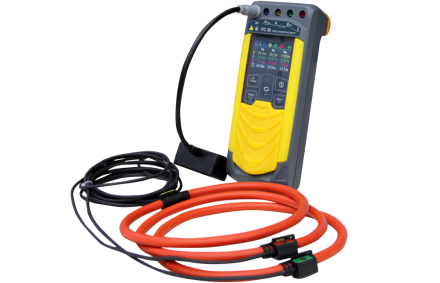

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения "Звезда", "Треугольник" и "2-х фазная" (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи ПТИР-3000, входящие в базовый комплект, позволяют производить измерение тока от 1 А до 3000 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
ПРЕИМУЩЕСТВА ВОЛЬТАМПЕРФАЗОМЕТРА РС-30 С КЛЕЩАМИ ПТИР-3000
- Возможность регистрации событий
- Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов
- При выключении, сохранение, а при включении восстановление настроек последнего измерения
- Время непрерывной работы без включённого режима энергосбережения не менее 8 часов
- Настройка отключения индикации и прибора при длительном неиспользовании
- Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54
- Сумка, позволяющая не доставать прибор при проведении измерений
- Цветной жидкокристаллический дисплей
- Индикация состояния внутреннего источника питания
- Система защиты аккумулятора от перезаряда
- Защита от неправильного включения
- Высокая помехоустойчивость
- Память на 10000 измерений, режим регистратора
- Связь с компьютером
Характеристики
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В |
от 10 до 700 |
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В |
от 10 до 700 |
Измерение силы переменного тока | от 1 до 3000 |
Диапазон измерений действующего значения переменного тока, А: |
|
- с датчиками токоизмерительными ПТИР-3000 |
|
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиками токоизмерительными ПТИР-3000 |
от 0.1 до 2100 кВт (квар, кВ∙А) |
Измерение частоты переменного тока Диапазон измерения частоты, Гц |
от 45 до 55 |
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от –179.9 до 180 |
Вычисление коэффициента мощности Кр Диапазон вычисления Кр |
от -1 до 1 |
Комплектация
- Вольтамперфазометр Радио - Сервис PC-30
- Блок питания
- Кабель измерительный 1,5 м красный
- Кабель измерительный 1,5 м синий
- Кабель измерительный 1,5 м желтый
- Кабель измерительный 1,5 м зеленый
- Зажим изолированный типа "крокодил"
- Bluetooth-USB адаптер
- Сумка для переноски
- Батарейный отсек
- Датчик гибкий токоизмерительный ПТИР-3000
- Руководство по эксплуатации
- Индивидуальная упаковка
