Описание
Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.
Имеет встроенную функцию счетчика электроэнергии.
ВФМ-3 может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.
ИЗМЕРЕНИЕ
- Uдейств. 3-х фазных и 3-х линейных напряжений, В
- I в 3-х цепях, А
- P (Вт), Q (ВАр), S (ВА) мощностей
- ƒ, Гц
- φ между Uф и Uл
- φ между I и U
ПРЕИМУЩЕСТВА ВОЛЬТАМПЕРФАЗОМЕТРА ВФМ-3
- Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров

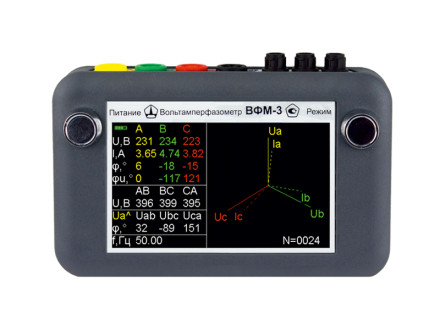

- На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма
- Позволяет проверять правильность подключения однофазных и трехфазных счетчиков электроэнергии и отсутствие несанкционированного вмешательства в их работу, благодаря функции подсчета электроэнергии
- Измерение силы переменного тока в пределах 0…30 А без разрыва цепи. При этом в диапазоне 0…50 мА абсолютная погрешность не превышает ±1 мА
- Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более — в пределах ±1 град, при токе 15 мА — не более ±3 град
- Переноска в сумке осуществляется при соединенных с измерительным блоком проводах. Для перехода в рабочее положение не требуется проводить присоединение разъемов, достаточно просто открыть сумку
- Межповерочный интервал 2 года
Характеристики
| Параметр | Значения |
| Диапазон измерения | |
| Действующее значение напряжения переменного тока | 0...460,0 В |
| Действующее значение силы переменного тока | 0...30,00 А |
| Угол сдвига фаз между напряжением и напряжением, током и током, напряжением и током | -180...+180 град |
| Активная (реактивная) мощность | 0...13800 Вт (Вар) |
| Частота напряжения и силы переменного тока | 45...65 Гц |
| Предел допускаемой относительной погрешности измерения | |
| Действующее значение напряжения переменного тока | ±[0,2+0,01(Uк /Uи -1)]% ± 1 мзр |
| Действующее значение силы переменного тока | ±[1+0,005(Iк /Iи -1)]% ± 1 мзр |
| Частота напряжения и силы переменного тока | ±0,1 % |
| Прочие параметры | |
| Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30В и силе тока не менее 100 мА) | ±1 град |
| Раскрытие магнитопровода токоизмерительных клещей | 8 ± 0,5 мм |
| Общие данные | |
| Определение порядка чередования фаз в трехфазной системе | + |
| Индикация измеренных значений | ЖК экран, цветной дисплей, диагональ 4.3" разрешение 480х272 |
| Связь с ПК | USB - интерфейс |
| Питание | 4 аккумулятора или элемента питания габарита АА |
| Условия эксплуатации | температура окружающей среды -20...+55 °С |
| Масса без принадлежностей | не более 0,3 кг |
| Масса с принадлежностями | 2,5 кг |
| Габариты сумки для переноски | не более 290х225х250 мм |
Комплектация
- Измерительный прибор с установленными аккумуляторами

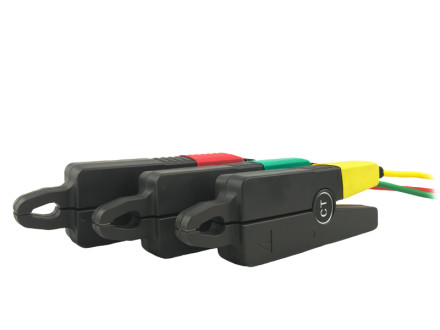

- Токовые клещи с проводом для подключения 3 шт

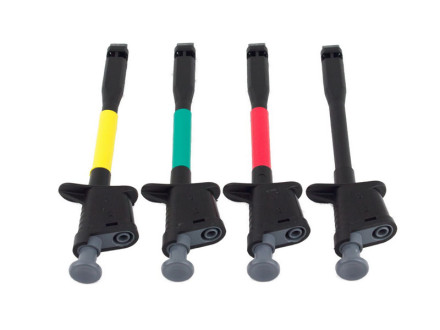

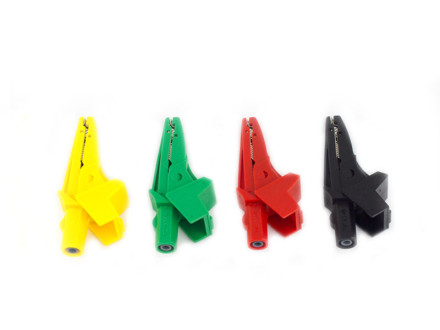

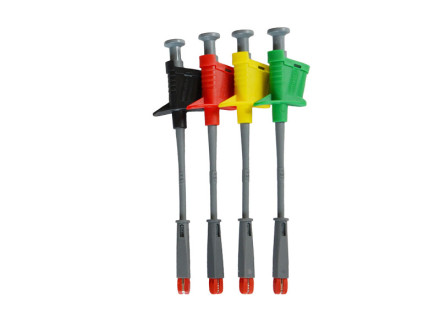

- Щупы типа "крокодил" с проводами для измерения напряжения 4 шт

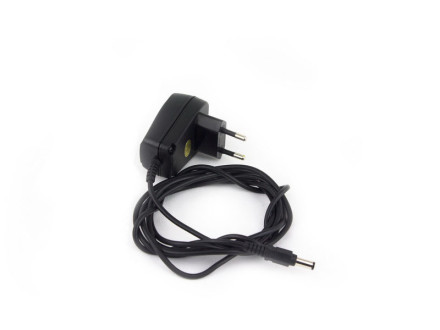

- Блок питания

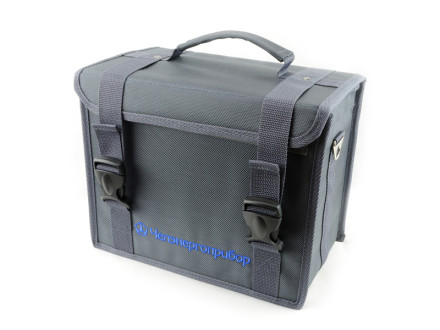

- Сумка для переноски прибора и принадлежностей
- Руководство по эксплуатации
- Индивидуальная упаковка
