Описание и характеристики
Описание

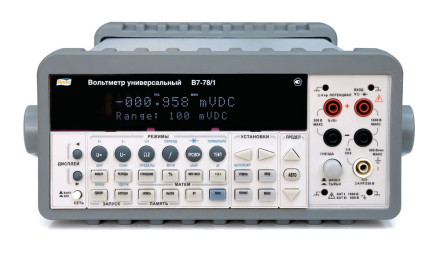

АКИП В7-78/1 - это универсальный вольтметр, позволяющий с высочайшей точностью определять силу переменного и постоянного тока, сопротивление, напряжение, частоту и температуру при подключении внешних датчиков. Вольтметр В7-78/1 будет полезен при наладке радиочастотного и электронного оборудования, тестировании и монтаже систем энергоснабжения. Также этот аппарат можно использовать в лабораторных целях.
Универсальный вольтметр АКИП В7-78/1 обладает минимальной погрешностью, поэтому он незаменим при необходимости проведения измерений с повышенной точностью полученных данных. При измерении сопротивления, пользователь может использовать четырех или двухпроводный режим. Вольтметр компенсирует сопротивление проводов, что очень полезно при измерении малых сопротивлений.
Универсальный вольтметр АКИП В7-78/1 оснащен несколькими функциями по математической обработке полученных значений, что облегчает анализ информации. Прибор снабжен двухстрочным VFD экраном с трехцветной индикацией, что обеспечивает удобство и наглядность восприятия информации.
На дисплее вольтметра АКИП В7-78/1 отображаются все настройки и режим измерений. При работе устройство определяет максимальные и минимальные значения, которые записываются во встроенной памяти прибора. Результаты измерений можно перенести на ПК с помощью интерфейса RS-232 или USB и специального программного обеспечения.
Вольтметр АКИП В7-78/1 работает от сети. Его корпус выполнен из специальных ударопрочных материалов и имеет усиленную изоляцию. Компания-производитель поставляет вольтметр АКИП В7-78/1 вместе с сетевым кабелем, интерфейсом RS-232 и программой, кабелем USB, адаптером, защитным чехлом.
ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА АКИП В7-78/1
- Разрядность индикатора 6½ разрядов
- Высокая скорость измерений (во внутренний буфер): 2000 изм/сек (В7-78/1)
- 12 измерительных и 8 математических функций (мин/ макс/ среднее
- дБ/ дБм
- допусковый контроль
- Δ-измерения)
- Измерение отношения напряжений U1/U2 (пост)
- Измерение с учетом формы сигнала и искажений True RMS
- Измерение температуры: с помощью термопар различных типов и термосопротивления PT100
- Эмулирование языка программирования HP34401A/ 34410A/ 34411A (команды SCPI)
- ПО для управления и передачи данных на компьютер
- Интерфейс: USBTMC, опция - GPIB (КОП) или RS-232.
Характеристики
| Постоянное напряжение | |
|---|---|
| Пределы измерений | 100 мВ / 1 / 10 / 100 / 1000В |
| Разрешение | 0,1 / 1 / 10/ 100 мкВ / 1 мВ |
| Погрешность | (0.0035 %изм. + 0.0005%диапазона) |
| Отношение напряжений | U1/U2 (постоянное) |
| Входной импеданс | 10 МОм для пределов 100 и 1000 В, 10 ГОм для остальных пределов |
| Измерение напряжения | |
| Пределы измерений | 100 мВ / 1 / 10 / 100 / 750В (3 Гц…300 кГц) |
| Разрешение | 0,1 / 1 / 10/ 100 мкВ / 1 мВ |
| Погрешность | (0.06 %изм. + 0.03%диапазона) |
| Постоянный ток | |
| Пределы измерений | 10 / 100 мА / 1 / 3 А |
| Разрешение | 10 нА / 100 нА / 1 / 10 мкА |
| Погрешность | (0.05% изм. + 0.005% диапазона) |
| Сопротивление шунта | 5 Ом на пределе 10 / 100 мА 0.1 Ом на пределе 1 / 3 А |
| Переменный ток (TRMS) | |
| Пределы измерений | 1 / 3 А (3 Гц…5 кГц) |
| Разрешение | 1 / 10 мкА |
| Погрешность | (0.1 %изм. + 0.004 %диапазона) |
| Сопротивление (2-х и 4-х пров.) | |
| Пределы измерений | 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
| Разрешение | 100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом |
| Погрешность | (0.01 % изм. + 0.001 % диапазона) |
| Ток через сопротивление | 500 нА…1 мА в зависимости от предела |
| Емкость | |
| Пределы измерений | - |
| Погрешность | - |
| Тестовый ток | - |
| Прозвон цепи | |
| Порог срабатывания | 1 Ом … 1 МОм (по выбору); зав. уст. 100 Ом |
| Тестовый ток | 1 мА |
| Проверка p-n перехода | |
| Тестовое напряжение | 1 В (разрешение 10 мкВ) |
| Тестовый ток | 1 мА |
| Частота; период | |
| Диапазон измерений | 3 Гц…300 кГц (от 333 мс до 3.3 мкс) |
| Входной уровень | 100 мВ…750В ср. кв. |
| Температура | |
| Диапазон измерений | от -250 С° до +1820 С° |
| Термопары | B, C, E, J, K, N, R, S, T |
| Общие данные | |
| Интерфейс | USBTMC (Test & Measurement Class) |
| Напряжение питания | 100/ 120/ 220/ 240 В; частота 50 / 60 Гц |
| Размеры (Ш×В×Г) | 224 × 113 × 373 мм |
| Масса | 4.3 кг |
| Опции | Интерфейс GPIB (КОП) или RS-232, 10 кан./ 20 кан. сканер для В7-78/1 |
Комплектация
- Вольтметр
- Измерительные провода
- Шнур питания
- Кабель USB
- Руководство по эксплуатации
- Индивидуальная упаковка
