Описание и характеристики
Описание

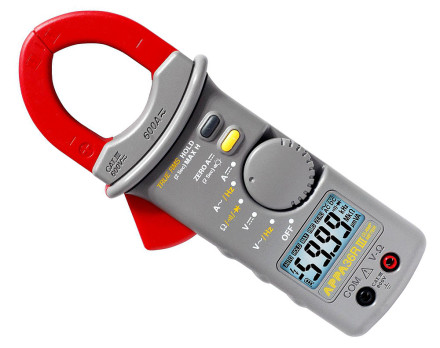

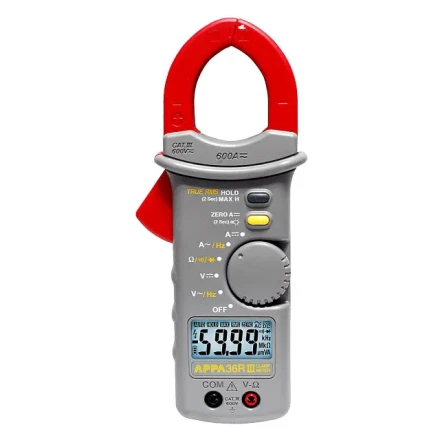

Токовые клещи APPA 36RIII предназначены для измерения переменного напряжения (ACV), постоянного напряжения (DCV), переменного тока (ACA), постоянного тока (DCA), частоты (Hz), сопротивление, прозвон цепи, испытание p-n перехода.
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике, с помощью ферромагнитного сердечника с закрепленным на нем датчиком и дальнейшего преобразования аналогового сигнала в цифровую форму. В режимах измерения напряжения, сопротивления, емкости происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
ПРЕИМУЩЕСТВА ТОКОВЫХ КЛЕЩЕЙ APPA 36RIII
- Измерение постоянного / переменного тока 0,01 А … 600А
- Измерение постоянного / переменного напряжения 0,1 В … 600 В
- Измерение с.к.з. сигнала произвольной формы
- Максимальное разрешение: 10 мА/ 1 мВ
- Измерение частоты: 100 Гц….50 кГц
- Измерение сопротивления: 0,1 Ом … 40 МОм
- Прозвонка цепи, тест диодов
- Удержание показаний (Hold)
- Регистрация максимальных значений (MaxH)
- Режим автоудержания показаний (SmartDataHold)
- Установка «0» показаний (DC Zeroing)
- Ударопрочное исполнение (высота до 1,4м)
- Максимальный диаметр провода 36мм
- ЖК-индикатор («6.000») с подсветкой
- Автовыключение питания
Характеристики
| Параметр | Значение |
|---|---|
| Переменное Напряжение (ACV) | |
| Пределы измерений | 6 В; 600 В (автовыбор) |
| Погрешность | ± (1,5 % + 5 е.м.р.) |
| Максимальное разрешение | 1 мВ |
| Полоса частот | 40…400 Гц |
| Измерение ср. кв. значения | сигнал произв. формы (TRMS) |
| Защита входа | 600 В |
| Постоянное Напряжение (DCV) | |
| Пределы измерений | 6 В; 600 В (автовыбор) |
| Погрешность | ± (0.7 % + 2 е.м.р.) |
| Максимальное разрешение | 1 мВ |
| Защита входа | 600 В |
| Переменный ток (ACA) | |
| Пределы измерений | 60А; 600 А (автовыбор) |
| Погрешность | ± (1,9 % + 5 е.м.р.) |
| Максимальное разрешение | 0,01 А |
| Полоса частот | 40…400 Гц |
| Измерение ср.кв. значения | сигнал произв. формы (TRMS) |
| Защита входа | 600 А |
| Постоянный ток (DCA) | |
| Пределы измерений | 60 А; 600 А (автовыбор) |
| Погрешность | ± (1,5 % + 7 е.м.р.) |
| Максимальное разрешение | 0,01 А |
| Защита входа | 600 А |
| Частота (Hz) | |
| Основная гармоника | 100 Гц … 50 кГц |
| Разрешение | 0,01 Гц |
| Погрешность измерения | ± (1,0% + 2 е.м.р.) |
| Сопротивление | |
| Пределы измерений | 600 Ом ~ 40 Мом (автовыбор) |
| Погрешность | ± (0,9 % + 3 е. м.р.) |
| Максимальное разрешение | 0,1 Ом |
| Защита входа | 600 В |
| Прозвон цепи | |
| Порог срабатывания | <20 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2,7 кГц |
| Защита входа | 600 В |
| Испытание p-n перехода | |
| Диапазон измерений | 1,5 В |
| Погрешность измерения | ± (1,5% + 3 е.м.р.) |
| Разрешение | 0,001 В |
| Общие данные | |
| Тип преобразователя | Датчик Холла |
| Максимальная индикация | «5.999», ЖКИ с подсветкой |
| Скорость измерения | 2 изм./с |
| Ударопрочное исполнение | падение с высоты 1,4 метра |
| Макс. диаметр провода | 36 мм |
| Источник питания | 9 В (тип «Крона»/ Neda 1604) |
| Срок службы источника питания | 150 ч |
| Автовыключение | Через 30 мин, возможна блокировка функции |
| Условия эксплуатации | 0°С…50 °С, отн. влажность не более 80 % |
| Габаритные размеры | 208 х 88 х 43 мм |
| Масса | 330 г |
Комплектация
- Токовые клещи APPA 36RIII
- Измерительные провода 2 шт
- Источник питания
- Транспортная сумка
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
Стандарт безопасностиCAT III 600В
Max частота500 Гц
Диапазон частоты40 — 500 Гц
Измерение температурыНет
Измерение частотыДа
Измерение емкостиНет
Измерение сопротивленияДа
Измерение пост./перем. напряженияДа
Измерение силы переменного токаДа
Измерение силы постоянного токаДа
Подсветка дисплеяДа
Размер зажима36 мм
Элементы питаниякрона(6LR61;6F22;6KR61)
БрендAPPA
Госреестр71912-18
Постоянное напряжение600 В
Переменное напряжение600 В
Постоянный ток600 А
Переменный ток600 А
Сопротивление, МОм40
Габариты208 × 88 × 43 мм
