Описание и характеристики
Описание

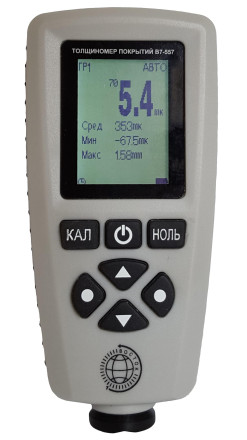

Толщиномеры покрытий В7-557 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока с двумя преобразователями (датчиками).
Толщиномеры покрытий модификации В7-557 с интегрированными в корпус прибора (несъёмными) датчиками применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных (с преобразователем типа F), так и на немагнитных (с преобразователем типа N) основаниях:
- преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна
- преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия, цинка, олова и т. д
ПРЕИМУЩЕСТВА ТОЛЩИНОМЕРА ВОСТОК-7 В7-557
- Комбинированный толщиномер с применением двух типов интегрированных в корпус прибора преобразователей: датчиком тип F (Чёрные металлы) и датчиком тип N (Цветные металлы) для измерения толщины покрытий и на магнитном и на немагнитном основаниях соответственно (тип FNF)
- Конструкция со встроенным датчиком позволяет исключить риск обрыва кабеля как у приборов с выносным (съёмным) кабелем, а автоматический выбор прибором типа датчика для измерения в зависимости от типа основания изделия позволяет исключить ошибки оператора при выборе датчика
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек)
- V-образный паз на датчике толщиномера для удобства замеров на тонких изделиях: стержни, прутки и т. п.
- Поворот отображения экрана на 1800 – удобно при измерении вертикальных и потолочных поверхностей
- Прорезиненные боковые поверхности корпуса – надёжное удержание в руке, анти-выскальзывание прибора
- Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений
- Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение
- Режим автоотключения питания, малое энергопотребление
Характеристики
Наименование | Параметр |
|
Тип датчика (материал основания) |
F (Чёрные металлы) |
N (Цветные металлы) |
Принцип работы |
Магнитная индукция |
Вихревые токи |
Диапазон измерений толщины покрытий, мкм |
От 0 до 1500 |
От 0 до 1500 |
Точность (дискретность, шаг отсчёта) измерения | 1 мкм в диапазоне 0…999 0,01 мм в диапазоне 1000…1300 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм | ±(0,03·Н+1) |
|
Мин. диаметр области измерений, мм |
Ø7 |
Ø5 |
Мин. толщина металлического основания, мм |
0,5 |
0,3 |
Мин. расстояние от центра датчика до края основания, мм | 15 |
|
Мин. радиус кривизны поверхности: выпуклой/вогнутой, мм | 1.5/25 |
|
Шероховатость поверхности покрытия и основания, не более Ra мкм | 10 |
|
Режимы замеров, время каждого измерения (сек) | Одиночный (1 измерение/сек) и непрерывный (3 измерения/сек) |
|
Режимы калибровки | Нулевая калибровка/Калибровка по 4-м точкам/Заводская (базовая) калибровка |
|
Статистическая обработка серии измерений | Количество измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение |
|
Звуковой сигнал | При измерении, калибровке, выходе за границы верхнего и нижнего пределов |
|
Макс. скорость измерений | 2 измерения в сек. |
|
Связь с компьютером, порт | USB |
|
Память | 4 независимых группы по 80 значений в каждой |
|
Диапазон рабочих температур, °С | От 0 до +40 |
|
Верхнее значение относительной влажности при 35 °С, % | 80 |
|
Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5V тип ААА |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч | Не менее 200 |
|
Время автоотключения питания, мин | 3 |
|
Габаритные размеры, мм | 1100 * 53 * 24 |
|
Масса прибора (без элементов питания), кг | 0.5 |
|

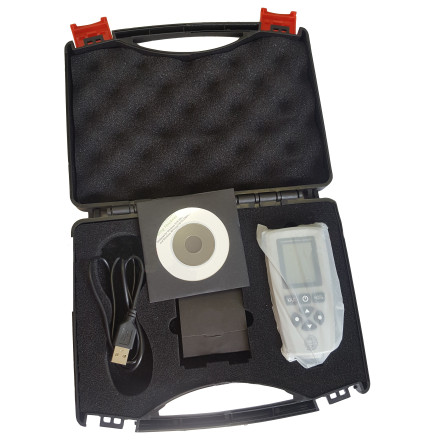

Комплектация
- Блок электронный со встроенными преобразователями тип F и тип N
- USB-кабель и диск с ПО для подключения к ПК

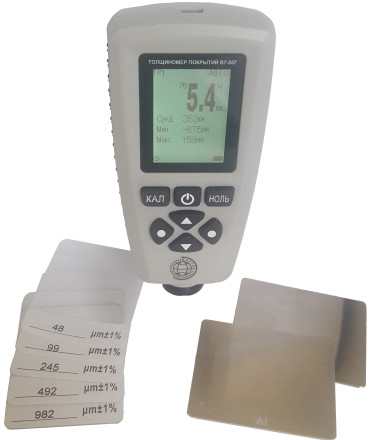

- Образцы толщины покрытий (5 плёнок различной толщины)
- Образец основания (пластина, сталь)
- Образец основания (пластина, алюминий)
- Кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
