Описание и характеристики
Описание

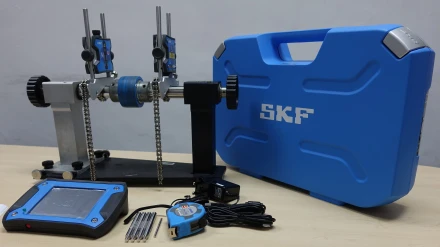

Лазерная система выверки соосности валов с улучшенными характеристиками измерения и возможностью создания отчётов. TKSA 41 — передовое лазерное решение для точной выверки соосности валов. Прибор, оснащённый двумя беспроводными измерительными блоками, крупными датчиками и мощными лазерами, позволяет выполнять точные измерения даже в самых сложных условиях. Эргономичный дисплейный блок с интуитивно понятной навигацией и сенсорным экраном ускоряет и упрощает процедуру выверки, а такие инновационные функции как «свободное измерение» повышает качество выполнения выверки. Прибор SKF TKSA 41 способствует совершенствованию методов выверки и является одним из самых эффективных в промышленности решений в области выверки.
Выверка соосности валов значительно повышает эксплуатационную готовность оборудования и снижает расходы на техобслуживание, поэтому рекомендуется практически в любой отрасли. Простота TKSA 41 позволяет выполнять процедуры выверки на любых горизонтальных узлах вращения.
ПРЕИМУЩЕСТВА ЦЕНТРОВЩИКА SKF TKSA 41
- Беспроводная связь улучшает эксплуатацию прибора и делает безопасной выверку в условиях затруднённого доступа
- Благодаря свободному измерению выверку можно начинать под любым углом, а заканчивать с угловым разворотом всего 90°
- В режиме автоматического измерения без вмешательства оператора определяется положение головки и замер выполняется, когда головки поворачиваются в правильное положение
- По результатам каждой выверки создаются автоматические отчёты. Для более полного представления отчёты могут дополняться примечаниями и снимками со встроенной камеры. Все отчёты могут быть экспортированы в формат PDF
- Интерактивный обзор делает измерения интуитивно понятными и упрощает горизонтальную и вертикальную выверку
- Библиотека оборудования содержит обзор всего оборудования и отчётов выверки. QR-коды упрощают идентификацию машины и повышают эффективность процедуры выверки
Характеристики
| Датчики | 29 мм (1,1 дюйма) Линейная ПЗС-матрица; электронный инклинометр ±0,5° |
| Связь | Bluetooth 4.0 LE или USB-кабели (входят в комплект) |
| Расстояние для измерения | от 70мм до 4 м |
| Погрешность измерения/ Отображаемое разрешение (Цена деления шкалы) | <0,5 % ±5 мкм / 10 мкм |
| Тип дисплея | 5,6 дюймовый, цветной резистивный сенсорный ЖК-экран |
| Обновление ПО | через USB-накопитель |
| Диаметры валов | От 20 до 150 мм (в состоянии из коробки) До 300 мм (с дополнительными удлинительными цепями) |
| Макс. рекомендуемая высота муфты | 105 мм с входящими в комплект удлинителями (195 мм опционально) |
| Система крепления | 2 × V-образных кронштейна; 2 × цепи 400 мм; 4 × резьбовых стержня 150 мм; 4 × удлинителя 90 мм |
| Программы измерения | 3 позиции на 9–12–3 часа |
| Корректировка соосности | Изменения значений в режиме реального времени для исправления положения оборудования в вертикальной и горизонтальной плоскостях |
| Отчёт о выверке соосности | Автоматический отчёт в формате PDF экспортируется посредством USB-накопителя |
| Время работы | Дисплей: до 8 часов постоянной работы с подсветкой 100 % (аккумулятор LiPo 5000 мАч) |
| Размеры кейса | 530 × 110 × 360 мм (20,9 × 4,3 × 14,2 дюйма) |
| Общий вес (вкл. кейс | 4,75 кг |
| Рабочая температура | от 0 до 45 °C |
| Класс защиты IP | IP54 |
| Калибровочный сертификат | срок действия 2 года |
| Гарантия | 2 года |

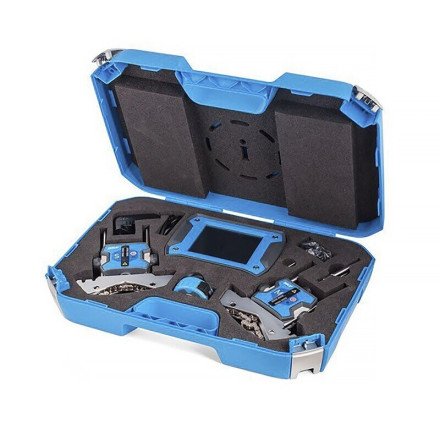

Комплектация
- TKSA 41 Дисплейный блок
- TKSA 41 S Измерительный блок (для стационарной части машины)
- TKSA 41 M Измерительный блок (для перемещаемой части машины)
- V-кронштейна с цепями
- 90 мм удлинительные стержни
- Ключ для затяжки цепей
- Рулетка 5 метров
- 12V DC 3A Блок питания
- Адаптеры для розеток (US, UK, EU, AUS)
- Micro USB to USB кабели
- Руководство по эксплуатации
- Индивидуальная упаковка
