Описание и характеристики
Описание

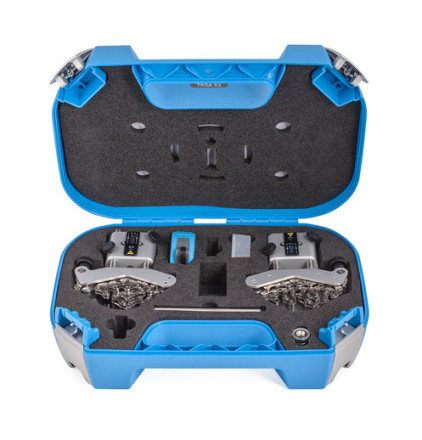

Центровщик SKF TKSA 51 для горизонтальной и вертикальной центровки валов. Экономичный профессиональный прибор, в качестве дисплейного модуля может использоваться телефон, планшет Android или Apple (iPhone, iPad, iPod). Центровщик обладает широким набором функций, высокой точностью и удобным интерфейсом. Измерительные модули подключаются к головному устройству через беспроводное соединение.
ПРЕИМУЩЕСТВА ЦЕНТРОВЩИКА SKF TKSA 51
- Режим свободного измерения - измерения можно начинать в любой точке, минимальный суммарный угол поворота датчиков TKSA 51 всего 40°
- Беспроводная связь с измерительными модулями позволяет удобно и безопасно производить измерения
- Модифицированная программа измерений позволяет начинать выверку с любого положения
- Минимальный суммарный угол поворота датчиков TKSA 51 всего 40°
- Измерительные модули имеют встроенный инклинометры (датчики угла поворота), что позволяет избежать ошибок
- Автоматическая подготовка отчетов в формате PDF
- Визуализация процесса центровки позволяет легко и быстро выполнить необходимые коррекции
- Система компенсации микроперемещений позволяет снизить влияние на точность центровки воздействие от ударов и вибраций от работающих рядом машин
- Бесплатный демо-режим, доступный даже без приобретения TKSA 51. Достаточно просто скачать программы из Google Play или AppStore
- Вес набора всего 2,9 кг (без головного устройства)
Характеристики
| Датчики | 20 мм (1,1 дюйма) линейная ПЗС-матрица; электронный инклинометр ±0,5° |
| Связь | Bluetooth 4.0 LE |
| Расстояние для измерения | От 70 мм до 5 м |
| Погрешность измерения/отображаемое разрешение (цена деления шкалы) | <1 % + 1 цифра |
| Совместимые устройства | Android и ОС Apple iOS 8 (iPad Mini, iPad с 3-го поколения, iPod Touch с 5-го поколения, iPhone 4S и выше) |
| Обновление ПО | Через Интернет |
| Диаметры валов | От 20 до 450 мм (дополнительные цепи уже в комплекте) |
| Макс. рекомендуемая высота муфты | 170 мм с входящими в комплект удлинителями |
| Система крепления | 2 × V-образных кронштейна |
| Программы измерения | 3 позиции автоматического измерения на 9–12–3 часа |
| Корректировка соосности | Изменения значений в режиме реального времени для исправления положения оборудования в вертикальной и горизонтальной плоскостях. Совместим с опорами Vibracon |
| Отчёт о выверке соосности | Автоматический отчёт в формате PDF |
| Время работы | Измерительные блоки: до 10 часов постоянной работы (аккумулятор Li-ion 2000 мАч) |
| Размеры кейса | 355 × 250 × 110 мм |
| Общий вес (вкл. кейс) | 2,9 кг |
| Рабочая температура | От 0 до 45 °C |
| Класс защиты IP | IP54 |
| Калибровочный сертификат | Срок действия 2 года |
Сравнение модельного ряда приборов
| Характеристика | TKSA 11 | TKSA 31 | TKSA 41 | TKSA 51 | TKSA 71 | TKSA 60 | TKSA 80 |
| Особенности | Экономичное решение для небольших приводов, в качестве дисплея используется смартфон | Сбалансированное решение для центровки большинства горизонтальных машин у которых не ограничен угол поворота вала | Сочетает экономичность и функциональность. Широкие возможности для центровки горизонтальных машин практически любых размеров | Экономичный профессиональный прибор, использующий смартфон или планшет в качестве головного устройства | Профессиональный прибор расширенной функциональности | Выбор профессионалов. Центровка горизонтальных и вертикальных машин. Собственная база данных | Топовая версия. Центровка горизонтальных, вертикальных машин, валопроводов. Расширенная база данных |
| Подключение модулей | Беспроводное | Проводное | Беспроводное/проводное | Беспроводное | Беспроводное | Беспроводное WI-Fi | Беспроводное WI-Fi |
| Экран | Используется плеер, смартфон или планшет Apple | Цветной, сенсорный | Цветной, сенсорный | Используется плеер, смартфон или планшет Android или Apple | Используется плеер, смартфон или планшет Android или Apple | Цветной | Цветной, сенсорный |
| Минимальный угол поворота валов | 180° | 180° | 90° | 40° | 40° | 60° | 60° |
| Расстояние между модулями | 0...185 мм | 70 мм...4 м | 70 мм...4 м | 70 мм...5 м | 40 мм...10 м | 70 мм...10 м | 70 мм...10 м |
| Диаметры валов (без дополнительных приспособлений) | 20...160 мм | 20...150 мм | 20...150 мм | 20...450 мм | 20...450 мм | 30...300 мм | 30...300 мм |
| Диаметры валов (с дополнительными приспособлениями) | До 320 мм | До 300 мм | До 300 мм | Более 450 мм | Более 450 мм | Более 300 мм | Более 300 мм |
| Максимальная высота муфты | 55 мм, 175 с опциональными стержнями | 195 мм и более с опциональными стержнями | 195 мм и более с опциональными стержнями | 170 мм | 165 мм и более с опциональными стержнями | 300 мм и более с опциональными стержнями | 300 мм и более с опциональными стержнями |
| Точность измерения | <2 % | ±5 мкм ± 0,5 % | ±5 мкм ± 0,5 % | <1 % + 1 цифра | <1 % + 1 цифра | ±5 мкм ± 0,5 % | ±5 мкм ± 0,5 % |
| Класс защиты, условия работы | IP54 0...+45 °C |
IP54 0...+40 °C |
IP54 0...+45 °C |
IP54 0...+45 °C |
IP67 0...+45 °C |
IP65 -10...+50 °C |
IP65 -10...+50 °C |
Комплектация
- Измерительный блок TKSA 51 2 шт
- V-кронштейн с цепями 2 шт
- Дополнительная цепь 2 шт
- Удлинительный стержень 4 шт
- Магнит 8 шт
- Пластиковый бокс с крепежом для магнитов
- Кабель для зарядки
- Рулетка 3 метра
- Сертификат о калибровке
- Кейс со слотом для iPad mini и его зарядного устройства
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендSKF
Габариты355 × 250 × 110 мм
