Описание и характеристики
Описание

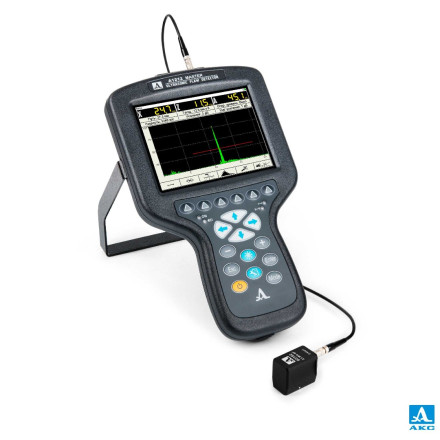

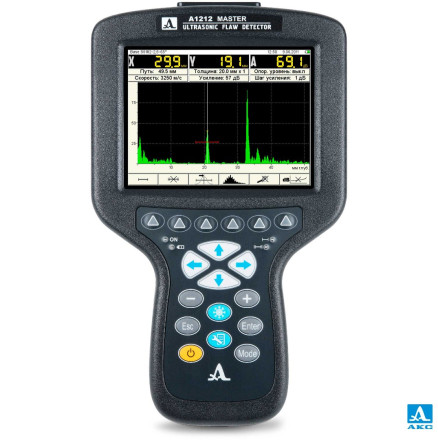

Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
НАЗНАЧЕНИЕ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА АКС А1212 MASTER
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА АКС А1212 MASTER
- Все возможности современного дефектоскопа в компактном корпусе
- Оптимален для работы в труднодоступных местах объекта
- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Вес прибора - 800 грамм вместе с аккумулятором
- Максимальное время непрерывной работы – 8 часов
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте
- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
Характеристики
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Отклонение рабочих частот от номинальных | ± 10% |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001Тизм) мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 9 ч |
| Диапазон рабочих температур | от -30 до +55ºC |
| Тип дисплея цветной | TFT |
| Разрешение дисплея | 640 х 480 |
| Габаритные размеры электронного блока: | 260 х 157 х 43 мм |
| Масса с аккумулятором: | 800 г |

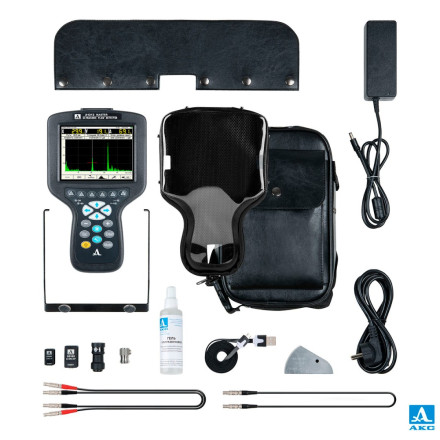

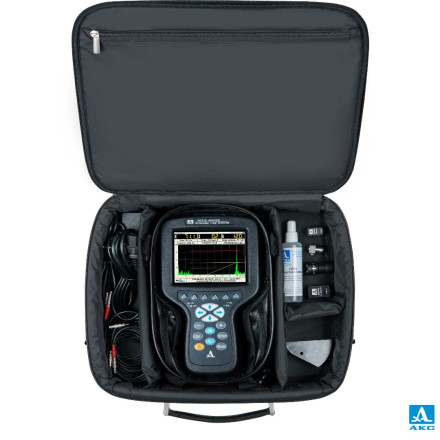

Комплектация
- Электронный блок УЗ дефектоскопа
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Сетевой адаптер с кабелем 220B - 15B
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Планшет D12
- Чехол D12
- Гель УЗ -30...+100 °C, 0,1 кг
- Сумка E14
- Руководство по эксплуатации
- Индивидуальная упаковка
