Описание и характеристики
Описание

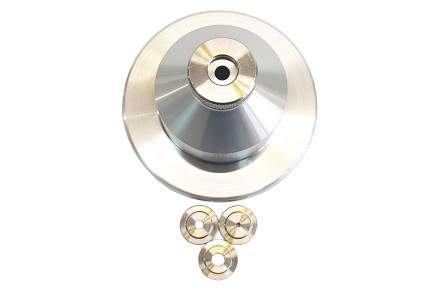

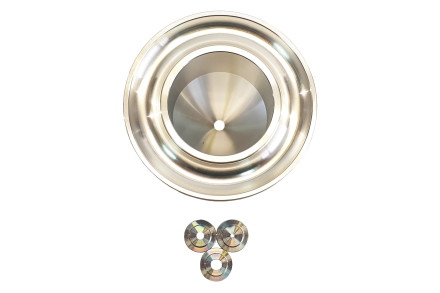

Вискозиметры проточные чашечные ВЗ-246 (исполнение 1 и исполнение 2) представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив (стойку) с пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала.

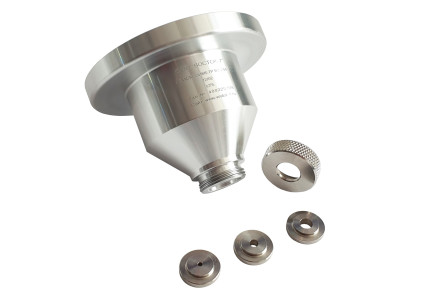

Вискозиметр со сменными соплами исполнении 1 имеет крепление сменного сопла на горловине при помощи наружной прижимной гайки
Вискозиметры предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-22 (ISO 2431: 2019 NEQ).
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Время истечения жидкости определяют с помощью секундомера
Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Характеристики
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 |
|||||||||
Вместимость резервуара вискозиметра, см3 | 100 ±1 |
||||||||
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С | 20 ±0.2 |
||||||||
Номинальный внутренний диаметр отверстия сопла, мм |
2 | 4 | 6 |
||||||
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0.012 | ±0.015 | ±0.015 |
||||||
Номинальная высота сопла, мм |
4 | 4 | 4 |
||||||
Допускаемое отклонение от номинальной высоты сопла, мм |
±0.015 | ±0.1 | ±0.1 | ||||||
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 |
||||||
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота | 92 73 |
||||||||
Масса (без штатива), кг, не более | 0,22 |
||||||||
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 96 до 104 |
||||||||
Материал резервуара и фланца вискозиметра | Алюминий анодированный |
||||||||
Материал сопла вискозиметра | Нержавеющая сталь |
||||||||
Габаритные размеры штатива (В*Ш*Г), мм, не более | 330 х 140 х 160 |
||||||||
Масса штатива, кг, не более | 2.7 |
||||||||
Срок службы прибора, лет, не менее | 12 |
||||||||
Средняя наработка на отказ, ч, не менее | 15000 |
||||||||
| Гарантийный срок, лет, не менее | 3 |
||||||||
Комплектация
- Вискозиметр
- Руководство по эксплуатации
- Индивидуальная упаковка
