Описание и характеристики
Описание
Токовые клещи Fluke 378 FC идеально подходят для диагностики, ремонта и техобслуживания электрооборудования специалистами разного профиля, среди которых электрики, электротехники, специалисты ОВКВ, инженеры по обслуживанию оборудования в полевых условиях, специалисты по техническому обслуживанию.
В токовых клещах Fluke 378 FC, измеряющих истинные среднеквадратичные значения параметров, используется технология FieldSense, которая позволяет сократить продолжительность и повысить безопасность измерений, а также исключить контакт с проводниками под напряжением. Точное измерение напряжения и тока выполняется при помощи захвата клещей. Просто подсоедините зажим черного измерительного провода к любой доступной линии заземления, обхватите измеряемый проводник захватом и считывайте с экрана точные значения напряжения и тока.
Показатель качества электроэнергии выявляет источник неисправности - объект измерения или питающая линия. Клещи Fluke 378 FC оснащены уникальной автоматической функцией определения качества электроэнергии. При проведении измерений с помощью технологии FieldSense клещи Fluke 378 FC способны обнаруживать и отображать на экране нарушения качества электроэнергии, связанные с током, напряжением или коэффициентом мощности. Это позволяет быстро определить где находится источник неисправности - в питающей линии до точки измерения или в оборудовании после нее.
Клещи Fluke 378 FC оснащены функцией определения качества электроэнергии, которая помогает быстро определить источник проблемы - объект измерения или питающая линия.
Измерение сверхбольших токов датчиком Fluke iFlex. Входящий в комплект поставки гибкий токоизмерительный датчик Fluke i2500-18 iFlex позволяет измерять переменный ток силой до 2500 А. Датчик Fluke iFlex существенно упрощает измерения на участках с плотным монтажом для проводников большого сечения.
Простота и удобство эксплуатации благодаря дополнительным функциям и входящим в комплект поставки принадлежностям.
Характеристики
| Параметр | Значение | |||
| Fluke 378 FC | ||||
| Максимальное напряжение (между любым из выводов и землей) | 1000 В | |||
| Батарея | 2 AA, IEC LR6, щелочные | |||
| Время работы от батареи | 200 часов | |||
| Дисплей | Двухстрочный | |||
| Автоматическое выключение питания | спустя 20 минут | |||
| Переменный ток: захват | ||||
| Диапазон | 999,9 А | |||
| Разрешение | 0,1 А | |||
| Погрешность | 2 % ± 5 разрядов (10–100 Гц) 2,5 % | |||
| ± 5 разрядов (100–500 Гц) | ||||
| Коэффициент формы (50/60 Гц) | 3 при 500 A | |||
| 2,5 при 600 A | ||||
| 1,42 при 1000 A | ||||
| Добавить 2 %, если коэффициент формы > 2 | ||||
| Переменный ток: гибкий токоизмерительный датчик | ||||
| Диапазон | 2500 А | |||
| Разрешение | 1 А (≤2500 А); 0,1 А (≤999,9 А) | |||
| Погрешность | 3 % ±5 разрядов (от 5 до 500 Гц) | |||
| Постоянный ток | ||||
| Диапазон | 999,9 А | |||
| Разрешение | 0,1 А | |||
| Погрешность | 2 % ±5 разрядов | |||
| Напряжение переменного тока: технология FieldSense | ||||
| Диапазон | 1000 В | |||
| Разрешение | 1 В (≤1000 В) | |||
| Погрешность | ≤ 4/0 AWG: 3 % ±5 разрядов (от 45 до 66 Гц) | |||
| ≥ 4/0 AWG: 5 % ±5 разрядов (от 45 до 66 Гц) | ||||
| Напряжение переменного тока: измерительные провода | ||||
| Диапазон | 600,0 В | |||
| 1000 В | ||||
| Разрешение | 0,1 В (≤600,0 В) | |||
| 1 В (≤1000 В) | ||||
| Погрешность | 1 % ± 5 разрядов (от 20 Гц до 500 Гц) | |||
| Напряжение постоянного тока | ||||
| Диапазон | 600,0 В | |||
| 1000 В | ||||
| Разрешение | 0,1 В (≤600,0 В) | |||
| 1 В (≤1000 В) | ||||
| Погрешность | 1 % ± 5 разрядов | |||
| Напряжение пост. тока в мВ диапазоне | ||||
| Диапазон | 500,0 мВ | |||
| Разрешение | 0,1 мВ | |||
| Погрешность | 1 % ± 5 разрядов | |||
| Частота тока: захват | ||||
| Диапазон | От 5,0 до 500,0 Гц | |||
| Разрешение | 0,1 Гц | |||
| Погрешность | 0,5 % ± 5 разрядов | |||
| Уровень запуска | от 5 Гц до 10 Гц, ≥ 10 А | |||
| от 10 до 100 Гц, ≥ 5 А | ||||
| от 100 до 500 Гц, ≥ 10 А | ||||
| Частота тока: гибкий токоизмерительный датчик | ||||
| Диапазон | От 5,0 до 500,0 Гц | |||
| Разрешение | 0,1 Гц | |||
| Погрешность | 0,5 % ±5 разрядов | |||
| Уровень запуска | от 5 Гц до 20 Гц, ≥ 25 А | |||
| от 20 Гц до 100 Гц, ≥ 20 А | ||||
| от 100 Гц до 500 Гц, ≥ 25 А | ||||
| Сопротивление | ||||
| Диапазон | 60,00 кОм | |||
| 6000 Ом | ||||
| 600,0 Ом | ||||
| Разрешение | 0,1 Ом (≤600,0 Ом) | |||
| 1 Ом (≤6000 Ом) | ||||
| 10 Ом (≤60,00 кОм) | ||||
| Погрешность | 1 % ±5 разрядов | |||
| Емкость | ||||
| Диапазон | 1000 мкФ | |||
| Разрешение | 0,1 мкФ (≤100,0 мкФ) | |||
| 1 Ф (≤1000 мкФ) | ||||
| Погрешность | 1 % ±4 разрядов | |||
| Условия эксплуатации | ||||
| Рабочая температура | от −10 °C до 50 °C | |||
| Температура хранения | от −40 °C до 60 °C | |||
| Влажность при работе (без конденсации) | Без конденсации (< 10 °C) | |||
| ОВ ≤ 90 % (от 10 до 30 °C) | ||||
| ОВ ≤ 75 % (от 30 до 40 °C) | ||||
| ОВ ≤ 45 % (от 40 до 50 °C) | ||||
| Температурные коэффициенты | Добавить (0,1 × годовую точность) на каждый градус Цельсия при температуре выше 28 °C или ниже 18 °C | |||
| Защита от проникновения пыли и влаги | Согласно ГОСТ 14254-96 (МЭК 60529): IP30 (захват закрыт) | |||
| Рабочая высота | 2000 м | |||
| Высота хранения | 12 000 м | |||
| Электромагнитная совместимость (ЭМС) | ||||
| Международные стандарты | МЭК 61326-1: портативное устройство, электромагнитная среда ГОСТ Р 51522.2.2-2011 (IEC 61326-2-2), CISPR 11: Группа 1, Класс B Группа 1: Оборудование специально образует и (или) использует гальванически связанную радиочастотную энергию, которая необходима для работы самого оборудования. Класс B: Оборудование подходит для работы на жилых объектах и объектах, непосредственно подключенных к электросети низкого напряжения, обеспечивающей питание объектов, использующихся в жилых целях. Когда оборудование подключено к тестируемому объекту, возникающий уровень излучения может превышать предельные уровни, определяемые ГОСТ Р 51318.11-2006 (СИСПР 11:2004). | |||
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) Класс А: Продавцы и пользователи должны учитывать, что оборудование соответствует требованиям к промышленному оборудованию, работающему с электромагнитными волнами. Данное оборудование не предназначено для бытового использования, только для коммерческого. | |||
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103. | |||
| Безопасность | ||||
| Общая информация | МЭК 61010-1: Степень загрязнения 2 | |||
| Измерение | МЭК 61010-2-032: CAT III 1000 В / CAT IV 600 В МЭК 61010-2-033: CAT III 1000 В / CAT IV 600 В | |||
| Токоизмерительные клещи для измерения тока утечки | МЭК 61557-13: Класс 2, ≤30 А/м | |||
| Беспроводная радиосвязь | ||||
| Сертификация радиочастоты | - | Идентификатор FCC: T68-FBLE IC:6627A-FBLE | ||
| Частотный диапазон | - | 2405—2480 МГц | ||
| Выходная мощность | - | <100 мВт | ||
| Данные радиочастоты | - | Расположены на веб-сайте www.fluke.com в документе «Radio Frequency Data for Class A» (Данные о радиочастотах для приборов класса А) (PN 4333628) УПРОЩЕННАЯ ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ Компания Fluke настоящим заявляет, что радиооборудование, установленное в данном Приборе, соответствует требованиям Директивы 2014/53/ЕС | ||
| Механические характеристики | ||||
| Длина пояса Роговского | 450 мм | |||
| Длина кабеля гибкого токоизмерительного датчика (от головки до разъема) | 1,8 м | |||
| Сечение гибкого токоизмерительного датчика | 7,5 мм | |||
| Просвет захвата | 34 мм | |||
| Размер (Д × Ш × В) | 274 × 86 × 47 мм | |||
| Масса (с батарейками) | 463 г | |||

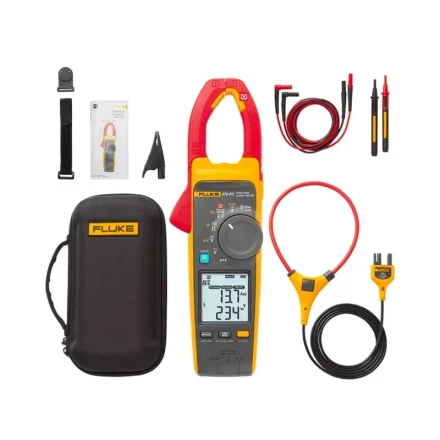

Комплектация
- Токовые клещи Fluke 378 FC
- Комплект измерительных проводов Fluke TL224
- Комплект измерительных щупов Fluke TP175
- Зажим для заземления Fluke AC285, черный
- Гибкие токоизмерительные датчики, длина 45 см Fluke i2500-18 iFlex
- Магнитный держатель для приборов Fluke TPAK
- Премиальный футляр для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
